Sposób i układ sterowania przekształtnikiem w autonomicznym systemie fotowoltaicznym z kondensatorem jako buforowym źródłem energii

Abstract

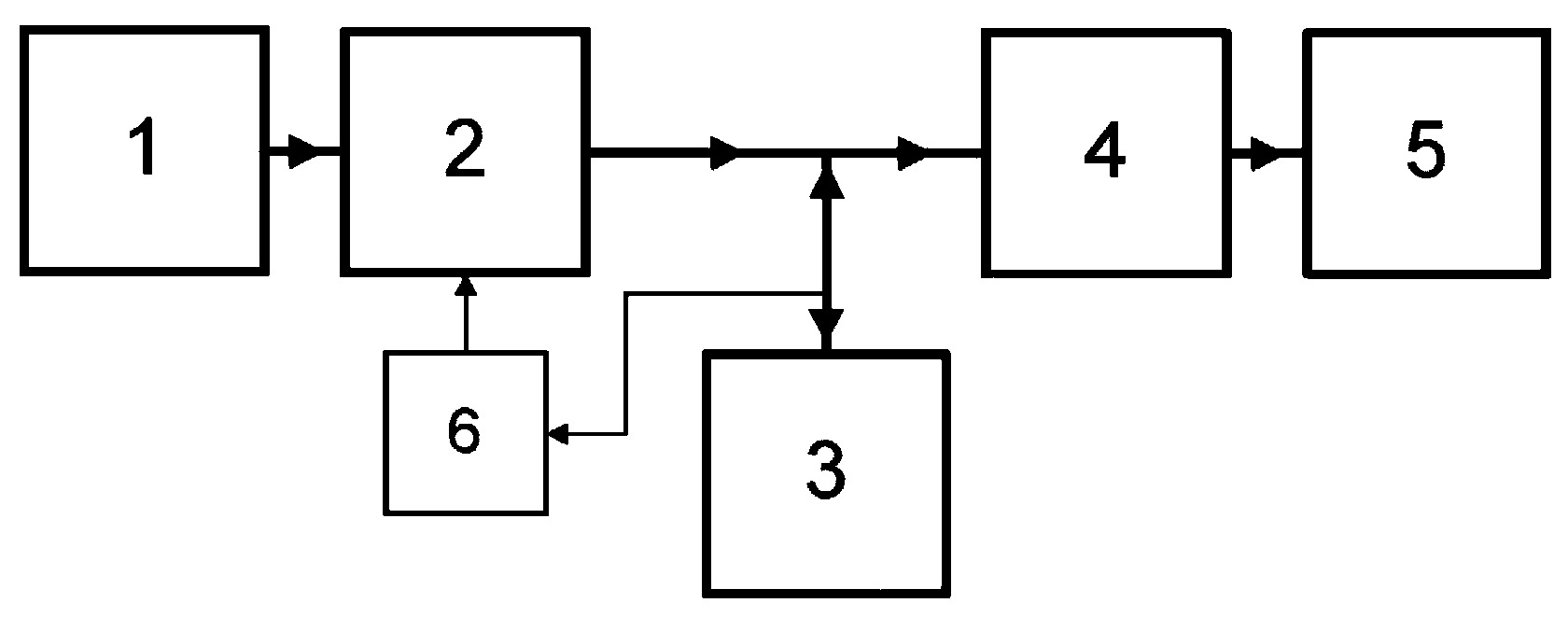

Sposób sterowania przekształtnikiem w autonomicznym systemie fotowoltaicznym z kondensatorem jako buforowym źródłem energii opiera się na pomiarze napięcia kondensatora (3) buforowego, przekształceniu wartości napięcia w kwadrat potęgowy, następnie określeniu przyrostu w funkcji czasu kwadratu napięcia i porównaniu bieżącej wartości tego przyrostu z poprzednią wartością przyrostu, która zachowana jest w pamięci układu (6) zarządzającego. Jeśli bieżąca wartość przyrostu jest większa lub równa poprzedniej, utrzymuje się bieżącą tendencję zmiany współczynnika wysterowania przekształtnika (2). Natomiast gdy bieżąca wartość przyrostu jest mniejsza od poprzedniej wartości przyrostu, zmienia się bieżącą tendencję zmiany współczynnika na przeciwną. Układ sterowania przekształtnikiem w autonomicznym systemie fotowoltaicznym z kondensatorem jako buforowym źródłem energii składa się z generatora (1) fotowoltaicznego, przekształtników (2) i (4), kondensatora (3) buforowego oraz odbiornika (5), charakteryzuje się tym że wyjście układu (6) zarządzającego połączone jest z wejściem sterującym przekształtnika (2), zwłaszcza przerywacza prądu stałego, którego wejście główne połączone jest z generatorem (1) fotowoltaicznym, a wyjście połączone jest z kondensatorem (3) buforowym oraz wejściem głównym przekształtnika (4), zwłaszcza falownika, zaś wyjście przekształtnika (4) połączone jest z wejściem odbiornika (5), natomiast wejście układu (6) zarządzającego połączone jest z kondensatorem (3) buforowym.
