Mechanizm synchronicznego obrotu tablic reklamowych oraz obrotu konstrukcji

Alternative title
Mechanism of synchronous rotation of advertising boards and rotation of the structure
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2023
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.446477
Abstract PL

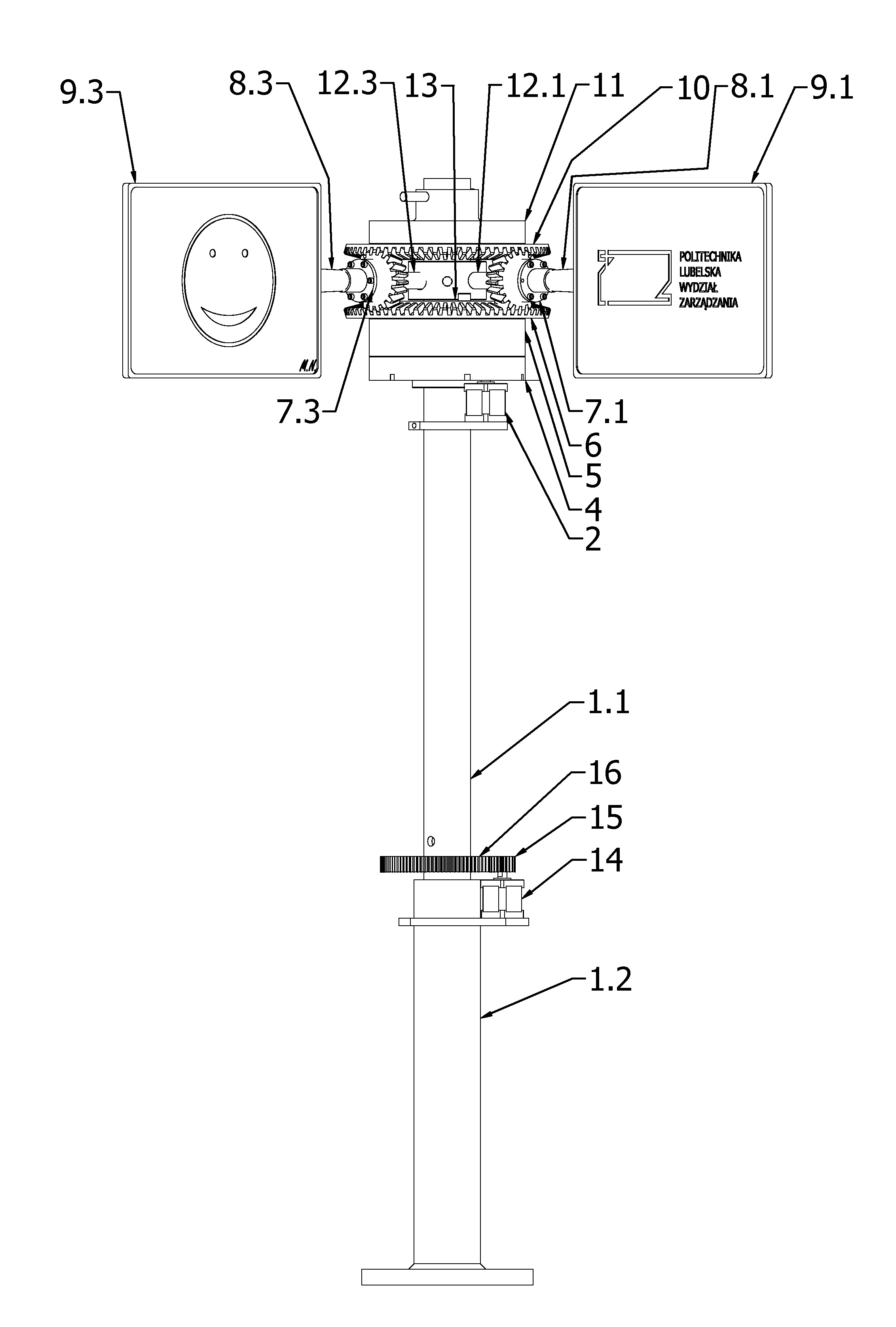

Przedmiotem zgłoszenia jest mechanizm synchronicznego obrotu tablic reklamowych oraz obrotu konstrukcji, zamocowany na słupie (1.1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1.1) zamocowane jest pierwsze koło zębate zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1.1). Wewnętrzne koło zębate (4) połączone jest swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1.1), której górna podstawa połączona jest z dolną podstawą pierwszego stożkowego koła zębatego (6), w osi którego znajduje się słup (1.1). Z pierwszym stożkowym kołem zębatym (6) zazębione jest drugie stożkowe koło zębate (7.1, 7.2, 7.3, 7.4) o osi obrotu ułożonej prostopadle do osi obrotu pierwszego stożkowego koła zębatego (6). Do zewnętrznej podstawy stożkowego koła zębatego (7.1, 7.3) w jego osi, zamocowany jest pręt (8.1, 8.3), na którego końcu zamocowana jest tablica reklamowa (9.1, 9.2, 9.3, 9.4). Drugie stożkowe koło zębate (7.1, 7.3) zazębione jest od góry z trzecim stożkowym kołem zębatym (10), nad którego górną podstawą znajduje się druga tuleja (11), w osi której znajduje się słup (1.1), do którego zamocowana jest nieobrotowo i nieprzesuwnie. Każde drugie stożkowe koło zębate (7.1, 7.3) ułożyskowane jest obrotowo na osobnym wale (12.1, 12.3), którego koniec osadzony jest w trzeciej tulei (13), osadzonej nieobrotowo i nieprzesuwnie na słupie (1.1). Słup (1.1) zamocowany jest współosiowo i obrotowo w dolnym słupie (1.2), do którego zamocowany jest drugi silnik elektryczny (14). Na wale drugiego silnika elektrycznego (14), ułożonego równolegle do osi drugiego słupa (1.2) zamocowane jest drugie koło zębate (15), zazębione z trzecim kołem zębatym (16) zamocowanym współosiowo i nieobrotowo do słupa (1.1). Dodatkowo silnik elektryczny (2) lub drugi silnik elektryczny (14) są silnikami krokowymi, połączonymi z modułem sterującym oraz silnik elektryczny (2) lub drugi silnik elektryczny (14), podłączone są do modułu sterującego, który podłączony jest do czujnika ruchu.
Date of filing with the Polish Patent Office or with the competent office abroad
2023-10-24
Date of publication in ‘WUP’ or equivalent foreign bulletin
2025-06-23
Exclusive right number
Pat.247385
Statistics
1Views
5Downloads
Skowron, Ł., Gąsior, M., Zakrzewska-Bielawska, A., & Dudek, M. (2023). Mechanizm synchronicznego obrotu tablic reklamowych oraz obrotu konstrukcji. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18574
