Stanowisko do napawania wałów wykorbionych

Alternative title
Welding stand for performing overlay welding operations on crankshafts
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
1993
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/W.098124
Abstract PL

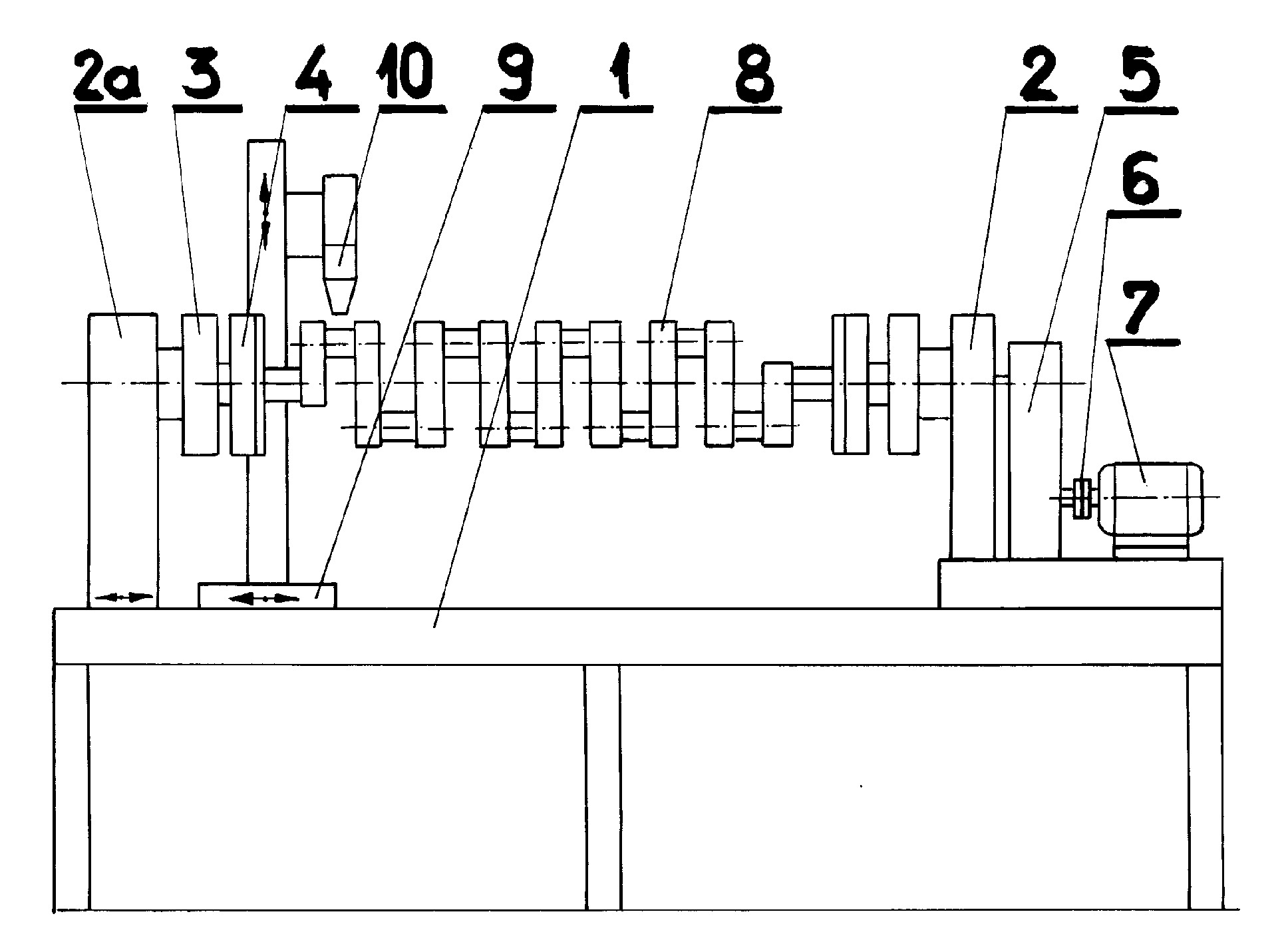

Stanowisko charakteryzuje się tym, że na wzdłużnym postumencie (1) zamocowane są korpusy uchwytów (2, 2a) ze wspólną osią, z których jeden (2a) jest przesuwny względem postumentu (1), do którego poprzez trójszczękowe uchwyty (3) tokarskie zamocowane są uchwyty (4) przesuwne z pryzmami, wyposażone w podziałkę, mocujące poprzez czopy główne lub poprzez czopy korbowodowe regenerowany wał (8), przy czym uchwyty tokarski i przesuwny od strony korpusu (2) stałego są poprzez reduktor obrotów (5) i sprzęgło (6) napędzane od silnika (7) z tyrystorowym regulatorem obrotów, a nad stanowiskiem do postumentu (1) na poziomym suwaku (9) zamocowany jest palnik (10) plazmowy, wykonujący ruch oscylacyjny.
Date of filing with the Polish Patent Office or with the competent office abroad
1993-06-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
1996-12-31
Exclusive right number
Ru.054711
Statistics
2Views
20Downloads
Weroński, A. (1993). Stanowisko do napawania wałów wykorbionych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18129
