Sposób i urządzenie do wyznaczania optymalnych dawek flokulanta przy klarowaniu i zagęszczaniu zawiesin

Abstract

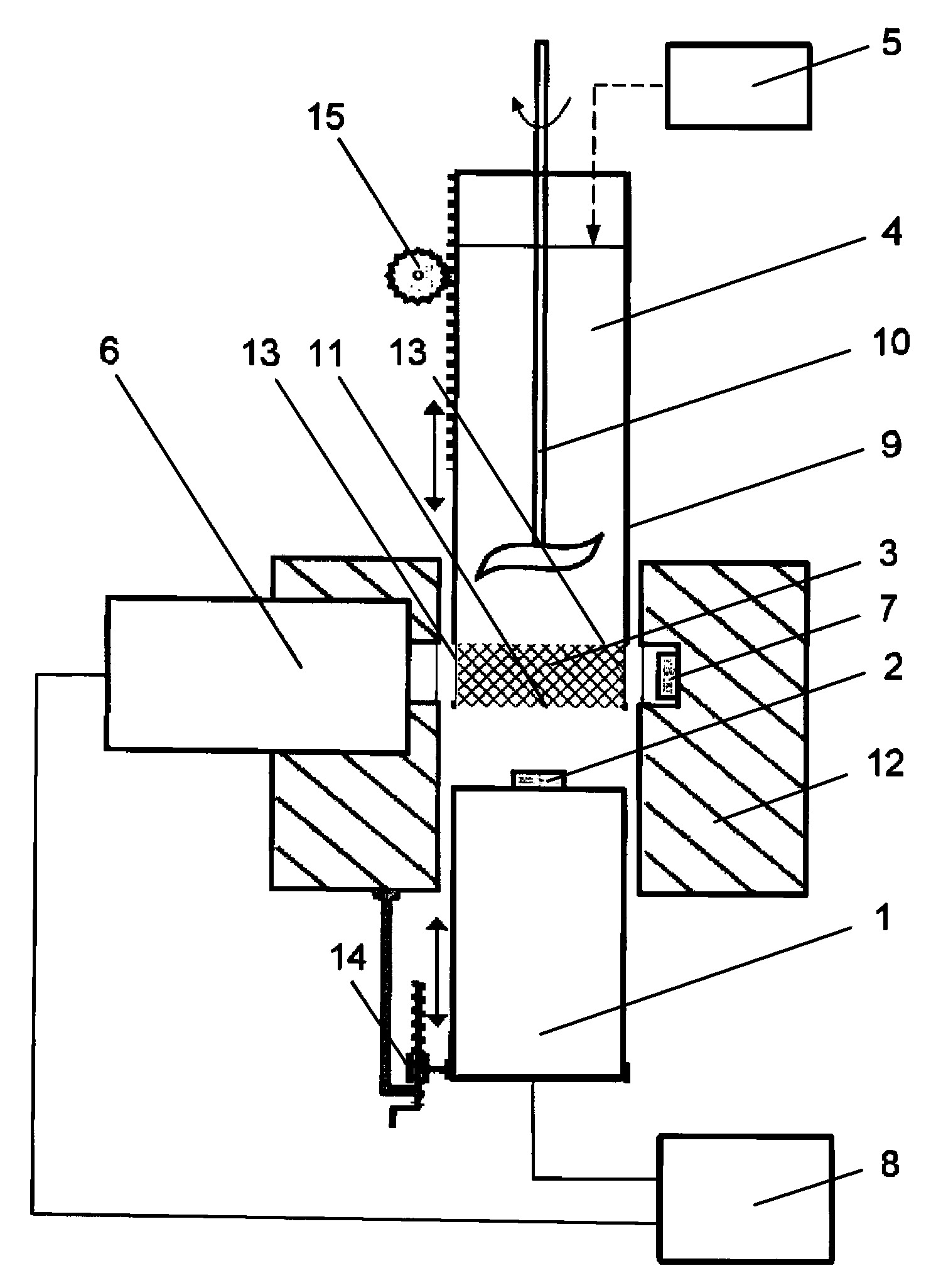

Przedmiotem zgłoszenia jest sposób i urządzenie do wyznaczania optymalnych dawek flokulanta przy klarowaniu i zagęszczaniu zawiesin. Sposób charakteryzuje się tym, że na osad (3) zawiesiny (4) kieruje się promieniowanie jądrowe ze źródła promieniowania jądrowego (7), a przechodzące przez osad (3) promieniowanie jądrowe mierzy się za pomocą sondy (6) do pomiaru natężenia promieniowania jądrowego. Otrzymane wartości natężeń wstecznie rozpraszanego przez osad (3) promieniowania beta oraz przechodzącego przez osad (3) promieniowania jądrowego przesyła się do modułu przeliczającego (8) i wykorzystując dane kalibracyjne określa się optymalną ilość dozowanego flokulanta. Urządzenie charakteryzuje się tym, że nad dnem (11) po jednej stronie cylindra sedymentacyjnego (9) znajduje się w osłonie przeciwradiacyjnej (12) źródło promieniowania jądrowego (7), a po przeciwnej stronie cylindra sedymentacyjnego (9) umieszczona jest sonda (6) do pomiaru natężenia promieniowania jądrowego. Część ścianki bocznej (13) cylindra sedymentacyjnego (9) znajdująca się od strony źródła promieniowania jądrowego (7) oraz część ścianki bocznej (13) cylindra sedymentacyjnego (9) znajdująca się od strony sondy (6) do pomiaru natężenia promieniowania jądrowego wykonane są z materiału o niskiej absorpcji promieniowania jądrowego, korzystnie z folii poliestrowej. Sonda (1) do pomiaru natężenia promieniowania beta i sonda (6) do pomiaru natężenia promieniowania jądrowego połączone są z modułem przeliczającym (8).
