Sposób i urządzenie do kształtowania plastycznego uzębień kół zębatych

Abstract

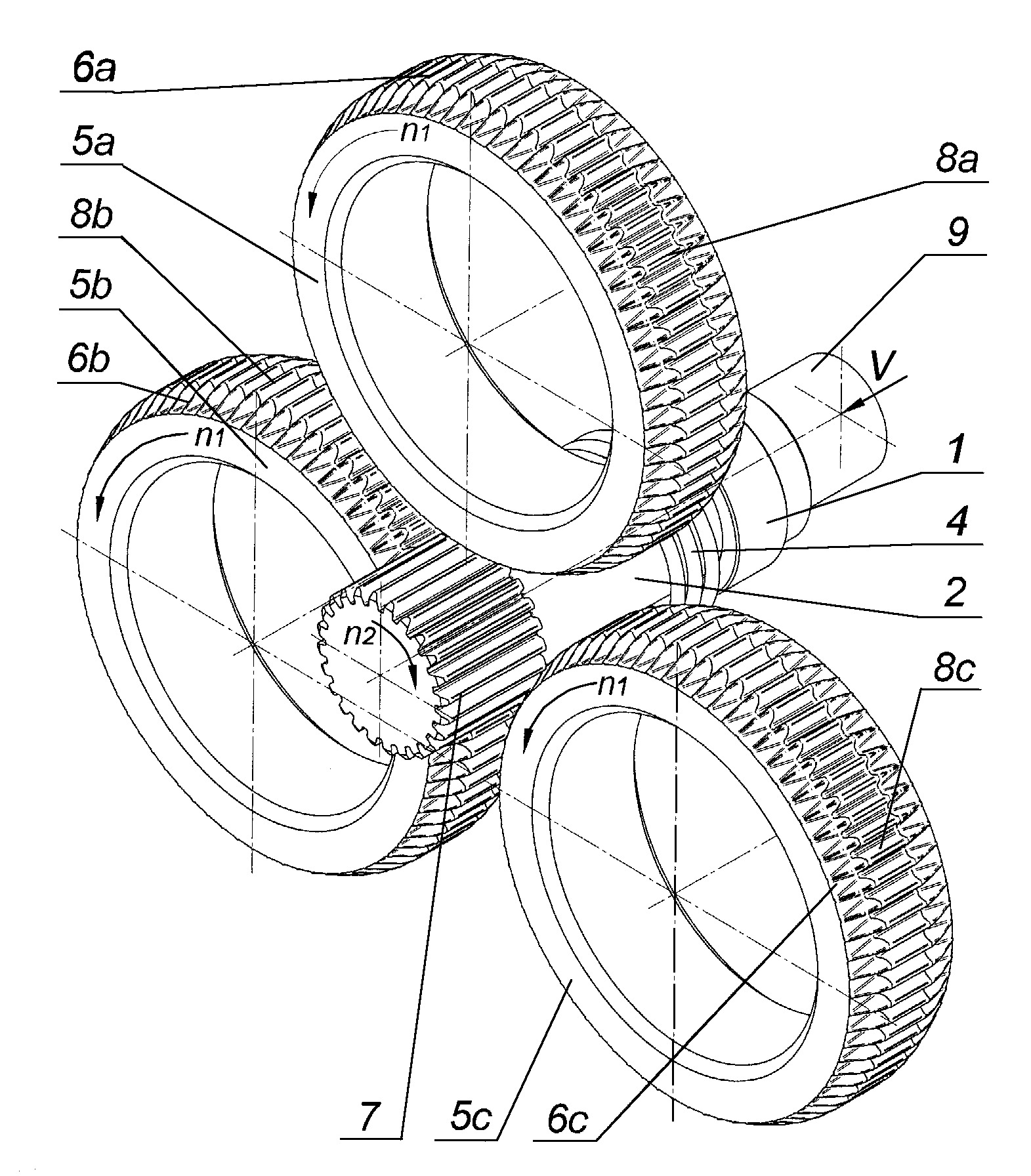

Sposób kształtowania plastycznego uzębień kół zębatych, zwłaszcza uzębień zewnętrznych metodą przepychania obrotowego charakteryzuje się tym, że półfabrykat (2) w kształcie stopniowego wałka umieszcza się w gnieździe głowicy (1) popychacza (9), następnie nagrzewa się indukcyjnie przy pomocy induktora (4) powierzchniowe warstwy półfabrykatu (2) na stopniu wałka, na którym kształtuje się uzębienie (7) do temperatury właściwej dla obróbki plastycznej na gorąco dla materiału, z którego wykonany jest półfabrykat (2), przy czym korzystnie jest aby głębokość nagrzanej warstwy materiału nie była mniejsza od trzech wartości modułu kształtowanego uzębienia (7), zaś średnica d stopnia wałka półfabrykatu (2), na którym kształtuje się uzębienie (7) jest mniejsza od średnicy zewnętrznej da ukształtowanego uzębienia (7), poczym uruchamia się ruch obrotowy trzech jednakowych narzędzi (5a). (5b) i (5c) w kształcie walców w tym samym kierunku i z taką samą prędkością (n1), następnie wprawia się w ruch postępowy głowicę (1) popychacza (9) ze stałą prędkością (V) w kierunku trzech narzędzi (5a), (5b), (5c) i przemieszcza się półfabrykat (2) w kierunku trzech jednakowych narzędzi (5a), (5b) i (5c), po czym wcina się w stopień wałka półfabrykatu (2) uzębienie trzech wieńców (6a), (6b) i (6c) zębatych, które znajdują się na narzędziach (5a), (5b), (5c). Przedmiotem zgłoszenia jest również urządzenie do kształtowania plastycznego uzębień kół zębatych, zwłaszcza uzębień zewnętrznych.
