Sposób kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania walcami klinowymi

Alternative title
Method for plastic forming of products with side bosses by rolling with wedge rollers
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.394249
Abstract PL

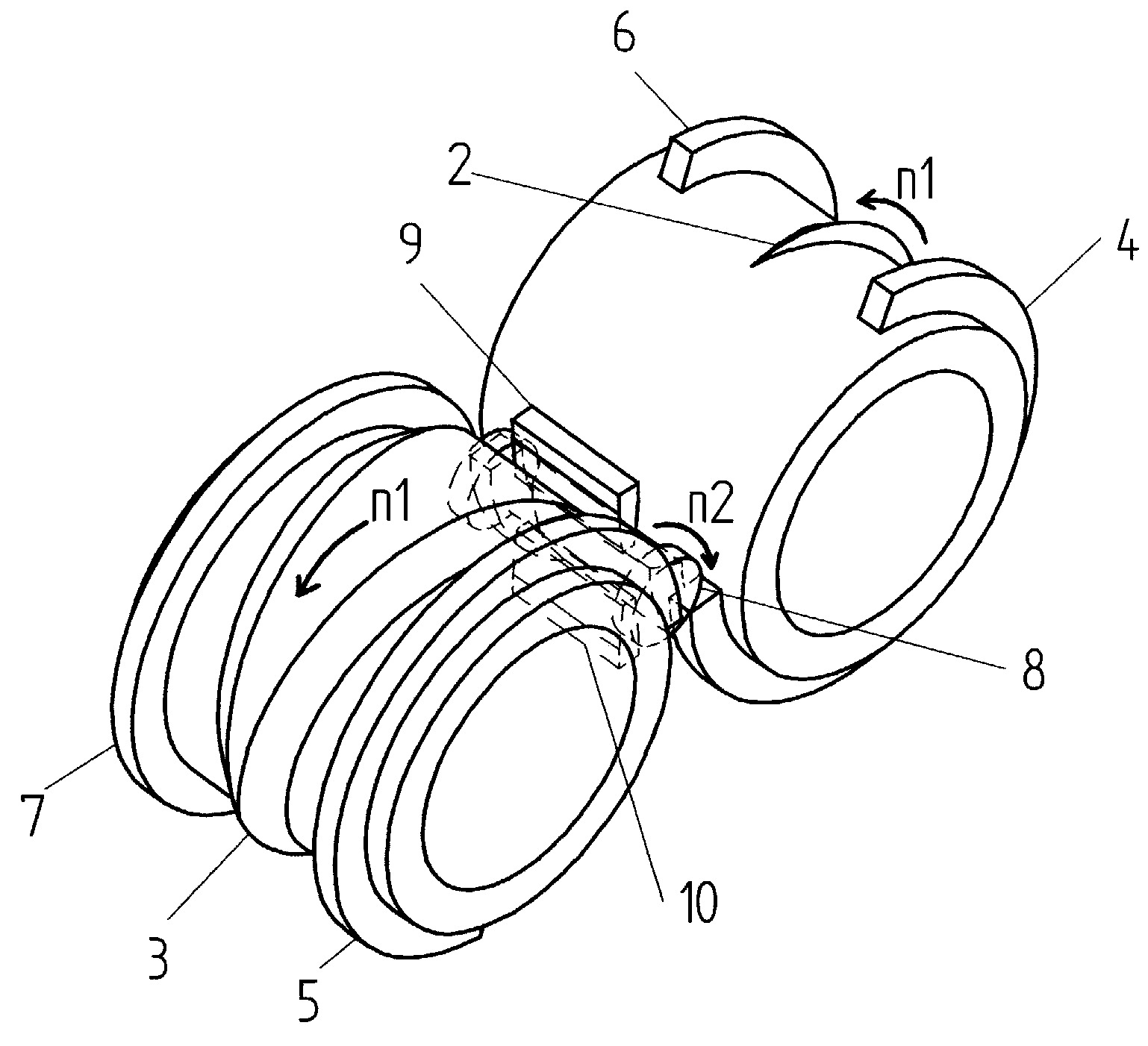

Sposób kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania walcami klinowymi, zwłaszcza typu stopniowanych osi i wałków, charakteryzuje się tym, że półfabrykat w kształcie odcinka pręta o średnicy mniejszej od średnicy zgrubienia i większej od średnicy najmniejszego stopnia wyrobu umieszcza się między dwoma prowadnicami (9, 10) i dwoma walcami (2, 3) klinowymi, mającymi po bokach pierścienie (4, 5, 6, 7) oporowe, następnie wprowadza się walce (2, 3) klinowe w ruch obrotowy z taką samą prędkością (n1), przy czym obracające się narzędzia (2, 3) klinowe wcinają się w półfabrykat, wprawiają go w ruch obrotowy z prędkością (n2), redukują jego średnicę i wywołują przemieszczenie materiału w kierunku osiowym, które ograniczone jest przez pierścienie (4, 5, 6, 7) oporowe, rozmieszczone po obu stronach walców (2, 3) klinowych, które działając na materiał powodują jego spęczenie z obu stron wyrobu (8) i utworzenie zgrubień o średnicy większej od średnicy półfabrykatu. Sposób kształtowania realizuje się z użyciem obracających się walców (2, 3) klinowych, które mają pierścienie (4, 5) oporowe, umieszczone tylko z jednej strony walców (2, 3) klinowych, w którym przemieszczanie osiowe materiału z jednej strony narzędzi (2, 3) klinowych realizuje się swobodnie, a z drugiej strony ogranicza się przez pierścienie (4, 5) oporowe, które działając na materiał powodują jego spęczenie z jednej strony wyrobu (8) i utworzenie zgrubienia o średnicy większej od średnicy półfabrykatu.
Date of filing with the Polish Patent Office or with the competent office abroad
2011-03-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2015-01-30
Exclusive right number
Pat.218601
Statistics
3Views
25Downloads
Pater, Z., & Tofil, A. (2011). Sposób kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania walcami klinowymi. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17078
