Wirnik o regulowanym położeniu łopat roboczych, zwłaszcza do turbiny wiatrowej

Abstract

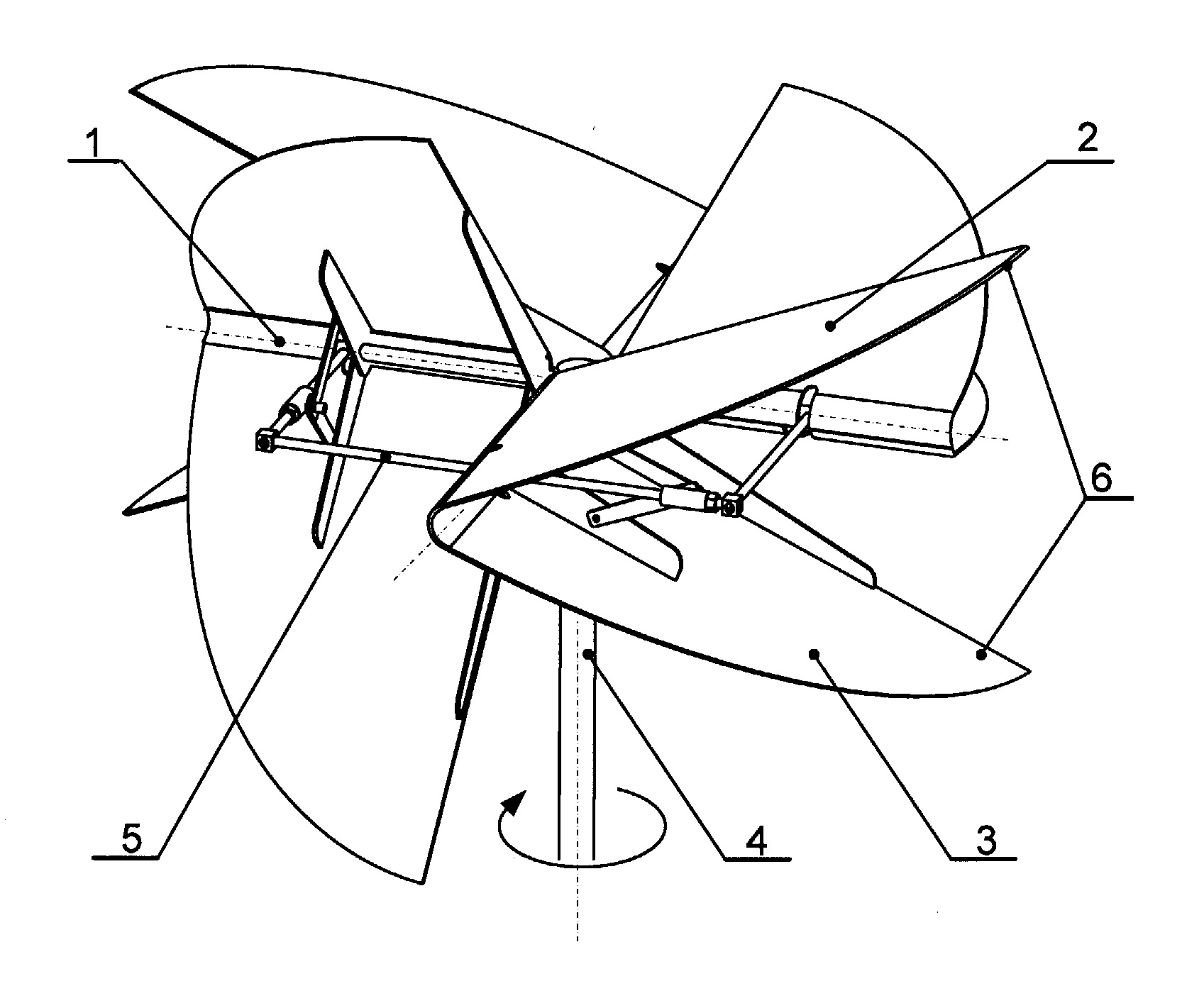

Wirnik o regulowanym położeniu łopat roboczych zwłaszcza do turbiny wiatrowej składa się z zespołów zamocowanych na osi nośnej (4), wyposażonych w łopaty w ilości 2-8, korzystnie 4, które są osadzone na osi (4) nośnej. Wirnik obraca się względem osi nośnej (4). Posiada on łopaty (6) usytuowane na osi (1) mocującej składające się z części górnej (2) i części dolnej (3). Część górna (2) i część dolna (3) łopaty (6) usytuowane są względem siebie pod kątem α, który regulowany jest poprzez zmianę położenia tulei zamocowanej na osi (5) prostopadłej do osi (1). Tuleja połączona jest przegubowo z cięgnami, które połączone są przegubowo z częścią górną (2) i częścią dolną (3).
