Szybkoobrotowe elektrowrzeciono szlifierskie

Abstract

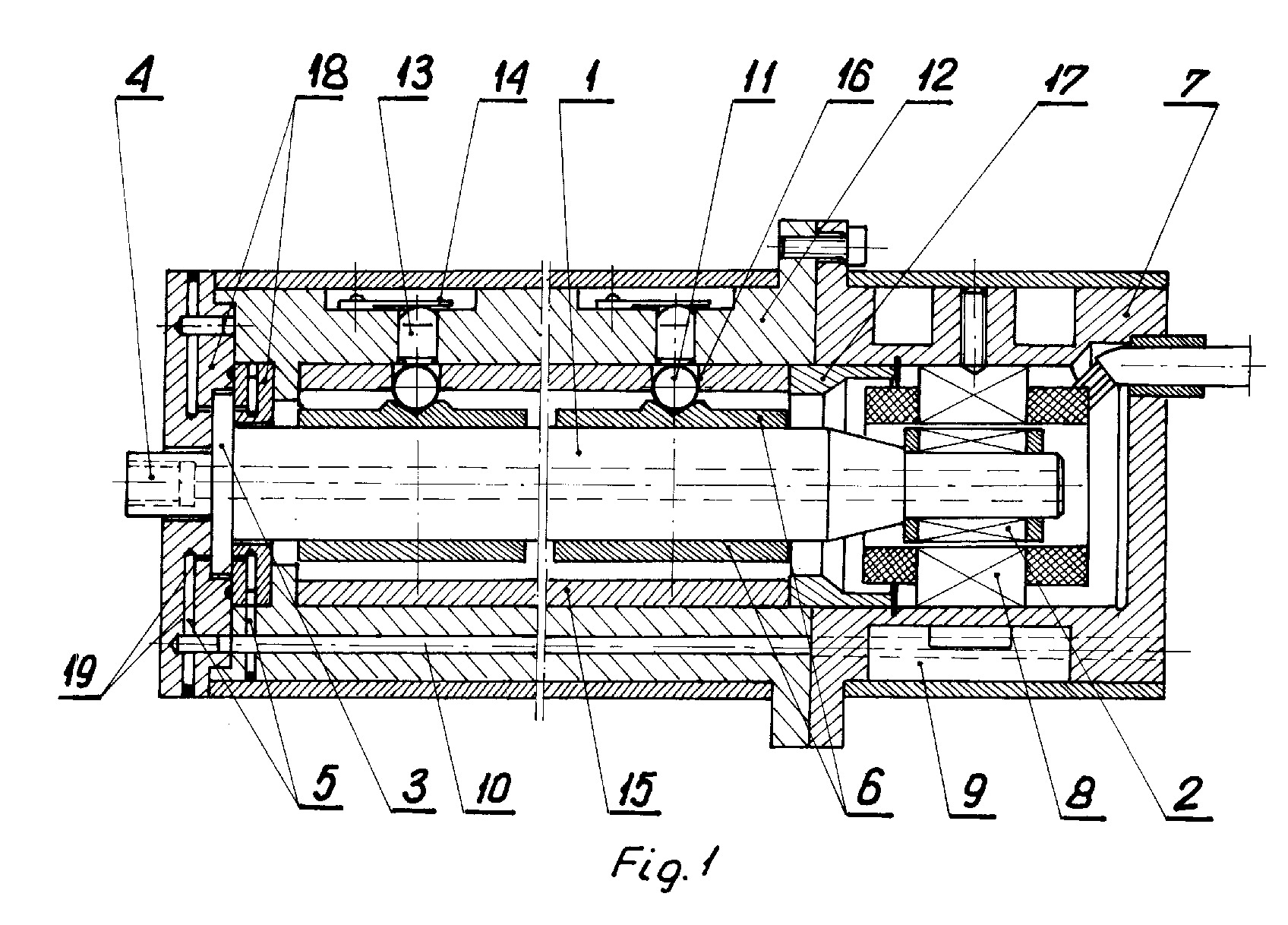

Szybkoobrotowe elektrowrzeciono ma pomiędzy wałkiem (1) wrzeciona a tuleją (15) łożysk poprzecznych umieszczone dwie identyczne panewki (6) segmentowe łożysk poprzecznych samodziałających, każda składająca się z segmentów podpartych w wewnętrznym centralnym otworze korpusu (12) elektrowrzeciona poprzez kulki (11) po jednej na jeden segement umieszczone w otworach (16) wykonanych w tulei (15), która ustala w kierunku wzdłużnym łożyska poprzeczne. Tuleja (15) łożysk poprzecznych ustalająca ma kształt zewnętrzny i kształt wewnętrzny w formie walców kołowych, przy czym średnica zewnętrzna i wewnętrza jest stała na całej długości tulei. Wirnik (2) silnika elektrycznego umieszczony jest na wałku (1) wrzeciona po przeciwnej stronie tarczy oporowej (3) i końcówki cylindrycznej (4) służącej do mocowania ściernicy, która przylega do tarczy oporowej (3).
