Sposób kucia półfabrykatu zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie trójkątnym

Alternative title
Method of forging the semi-finished products, especially for the production of flat products having one rib of triangular outline
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.395408
Abstract PL

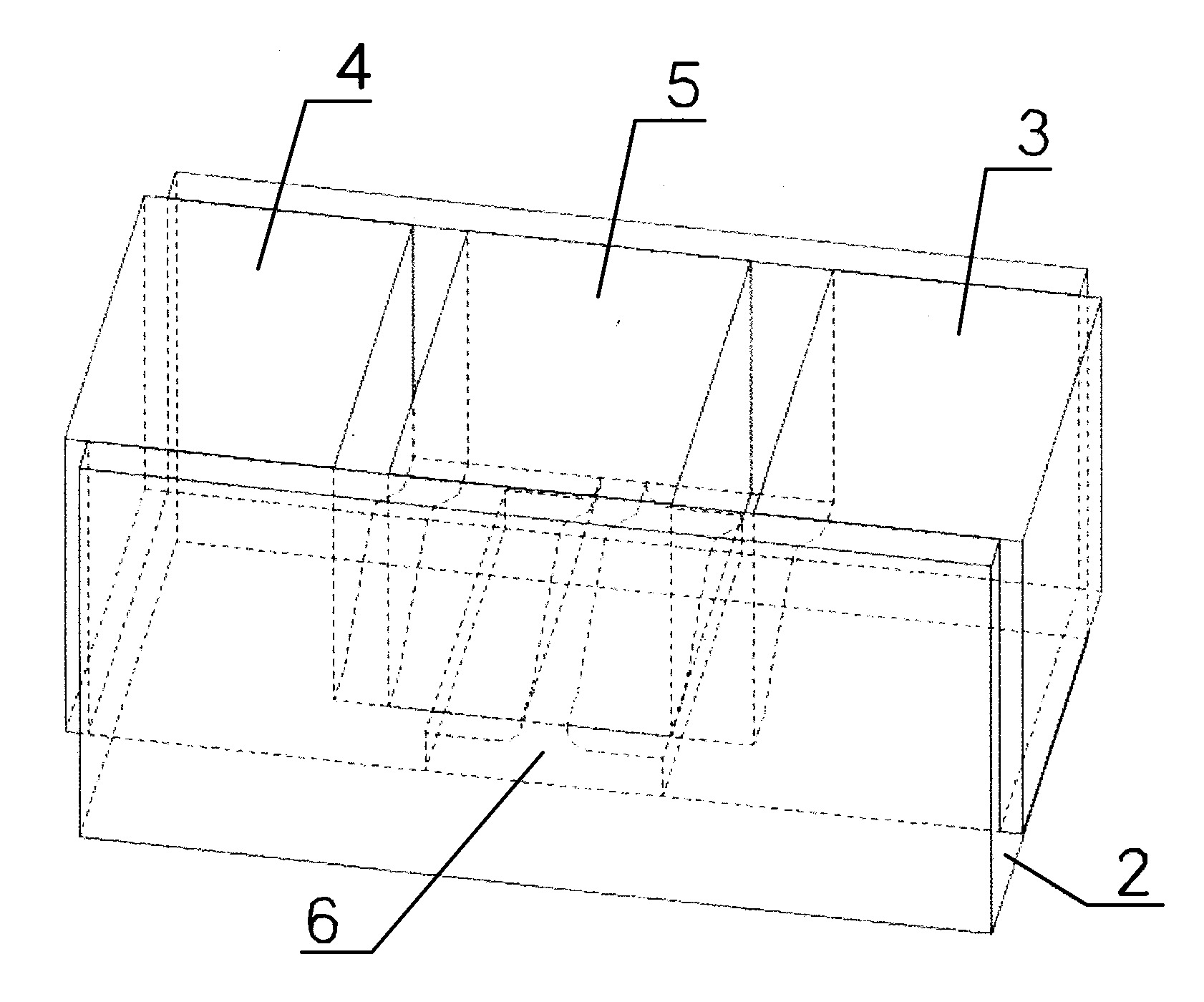

Sposób kucia półfabrykatu, zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie trójkątnym w trójsuwakowej prasie kuźniczej charakteryzuje się tym, że materiał (1) wsadowy w kształcie płaskiej płyty układa się poziomo na dolnej matrycy (2) pomiędzy bocznymi stemplami (3) i (4) kształtującymi, a następnie zaciska się górną matrycą (5) z wykrojem o zarysie trójkątnym, po czym spęcza się przy wykorzystaniu ruchu bocznych stempli (3) i (4) kształtujących, które przysuwają się do siebie w kierunku poziomym przez co kształtuje się w wykroju w środkowej części materiału (1) wsadowego żebro o zarysie trójkątnym do momentu osiągnięcia założonych wymiarów półfabrykatu (6).
Date of filing with the Polish Patent Office or with the competent office abroad
2011-06-22
Date of publication in ‘WUP’ or equivalent foreign bulletin
2013-12-31
Exclusive right number
Pat.215504
Statistics
1Views
14Downloads
Dziubińska, A., & Gontarz, A. (2011). Sposób kucia półfabrykatu zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie trójkątnym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16843
