Mechanizm wychylania tablic reklamowych i ich obrotu, i ich rozsuwania
Alternative title
Mechanism for tilting and rotating advertising boards, and for extending them
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2023
Abstract PL

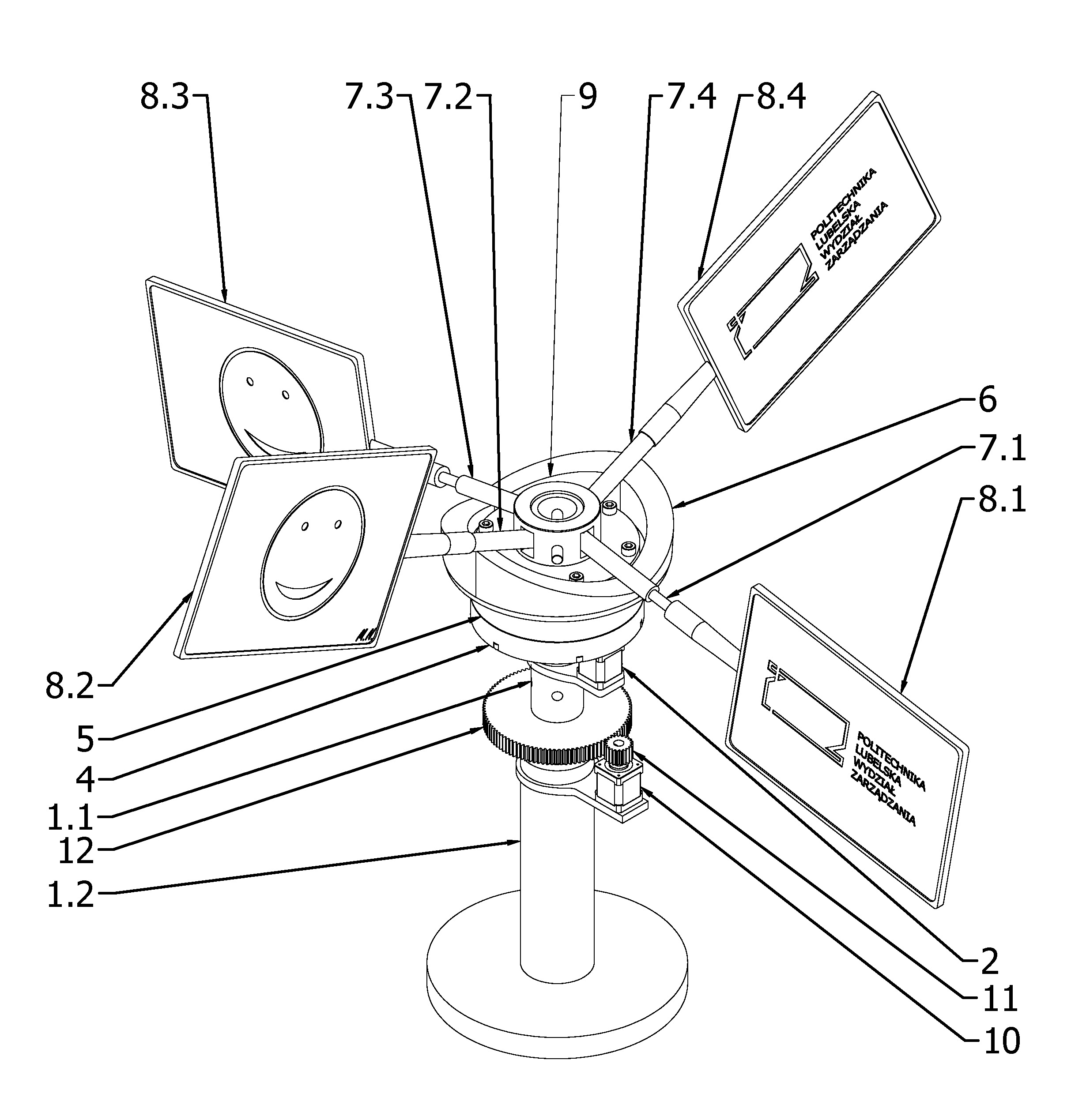

Przedmiotem zgłoszenia jest mechanizm wychylania tablic reklamowych i ich obrotu, i ich rozsuwania, zamocowany na słupie (1.1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1.1) zamocowane jest pierwsze koło zębate zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1.1). Wewnętrzne koło zębate (4) połączone jest swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1.1), której górna podstawa połączona jest z dolną podstawą tulei krzywkowej (6), w osi której znajduje się słup (1.1). Górna powierzchnia tulei krzywkowej (6) jest powierzchnią krzywkową, z którą styka się powierzchnia boczna pręta (7.1, 7.2, 7.3, 7.4), tudzież na jego pierwszym końcu zamocowana jest przesuwnie tablica reklamowa (8.1, 8.2, 8.3, 8.4). Drugi koniec pręta (7.1, 7.2, 7.3, 7.4) zamocowany jest za pomocą zawiasu do słupa (1.1) powyżej tulei krzywkowej (6). Słup (1.1) zamocowany jest współosiowo i obrotowo w dolnym słupie (1.2), do którego zamocowany jest drugi silnik elektryczny (10), zaś na wale drugiego silnika elektrycznego (10), ułożonego równolegle do osi drugiego słupa (12) zamocowane jest drugie koło zębate (11) zazębione z trzecim kołem zębatym (12) zamocowanym współosiowo i nieobrotowo do słupa (1.1). Dodatkowo silnik elektryczny (2) jest silnikiem krokowym połączonym z modułem sterującym oraz silnik elektryczny (2) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu. Drugi silnik elektryczny (10) jest silnikiem krokowym połączonym z modułem sterującym. Drugi silnik elektryczny (10) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu.
