Agregat do obciskania obrotowego wyrobów drążonych

Abstract

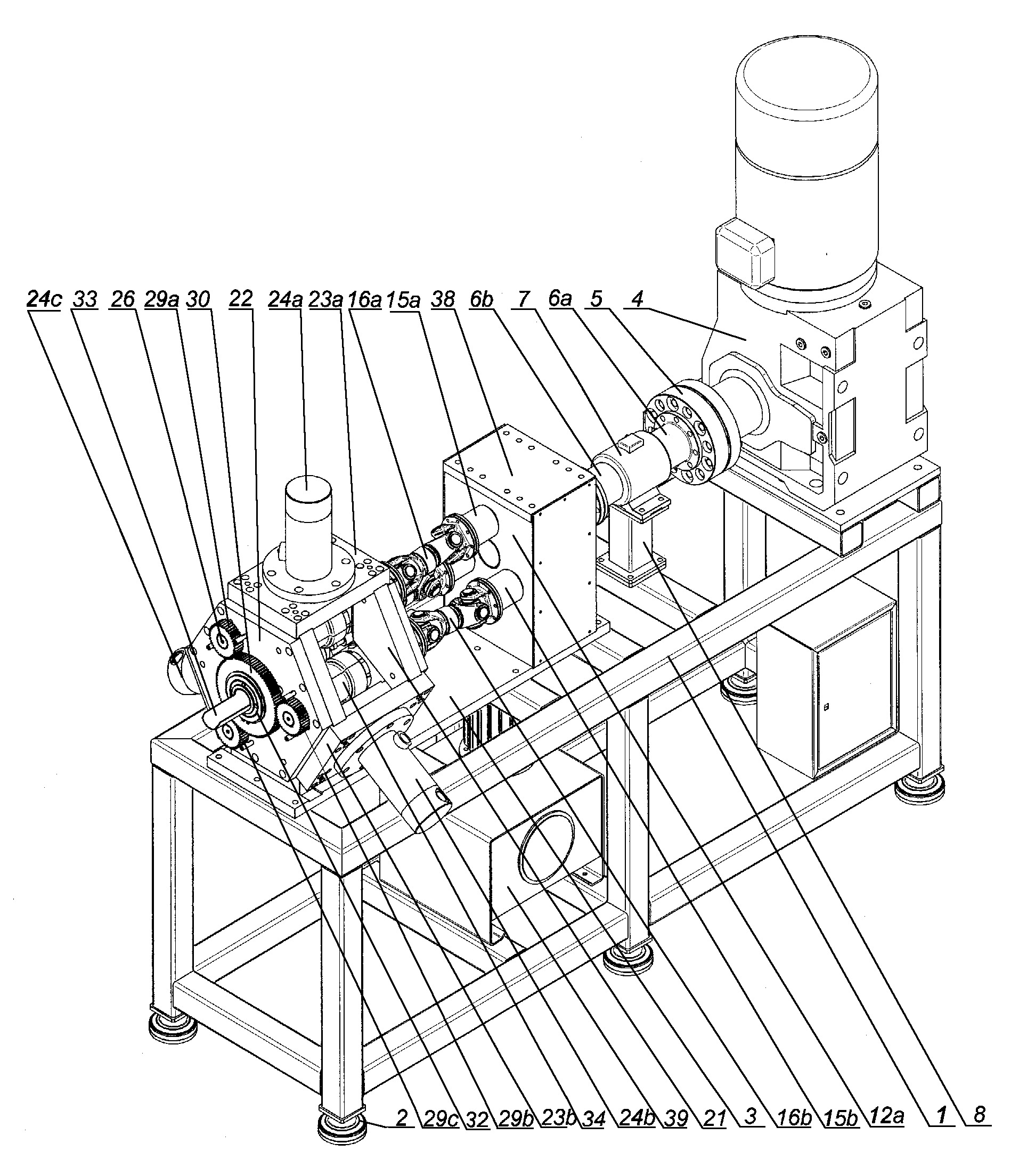

Przedmiotem wynalazku jest agregat do obciskania obrotowego wyrobów drążonych, zwłaszcza odkuwek wielostopniowych wałków i osi drążonych, składający się z trzech wałów głównych, kół zębatych, wałków uzębionych, tulei ślizgowych, motoreduktora, zasilacza hydraulicznego, siłowników hydraulicznych, wałów przegubowych, wibroizolacyjnych stóp antypoślizgowych, czujnika momentu obrotowego oraz elastycznego sprzęgła palcowego, w którym na ramie (1) w kształcie prostokąta, ustawionej na regulowanych stopach (2) wibroizolacyjnych, antypoślizgowych, przymocowana jest z jednej strony płyta (3) nośna, na której osadzona jest klatka walców roboczych oraz klatka walców zębatych, zaś z drugiej strony ramy (1) przymocowany jest motoreduktor (4), przy czym na czopie wału wyjściowego motoreduktora (4) osadzone jest elastyczne sprzęgło (5) palcowe, które połączone jest z tarczą (6a) napędową, osadzoną na wale wejściowym czujnika (7) momentu obrotowego, przy czym czujnik (7) momentu obrotowego przymocowany jest do wspornika (8), który z kolei przytwierdzony jest do ramy (1), zaś na czopie wyjściowym czujnika (7) momentu obrotowego osadzona jest tarcza (6b) napędowa, która połączona jest z piastą pośrednią, osadzoną na czopie uzębionego wału czynnego, który łożyskowany jest w tulejach ślizgowych, umieszczonych w płytach bocznych klatki walców zębatych, które połączone są od góry płytą spinającą.
