Sposób i urządzenie do walcowania skośnego

Abstract

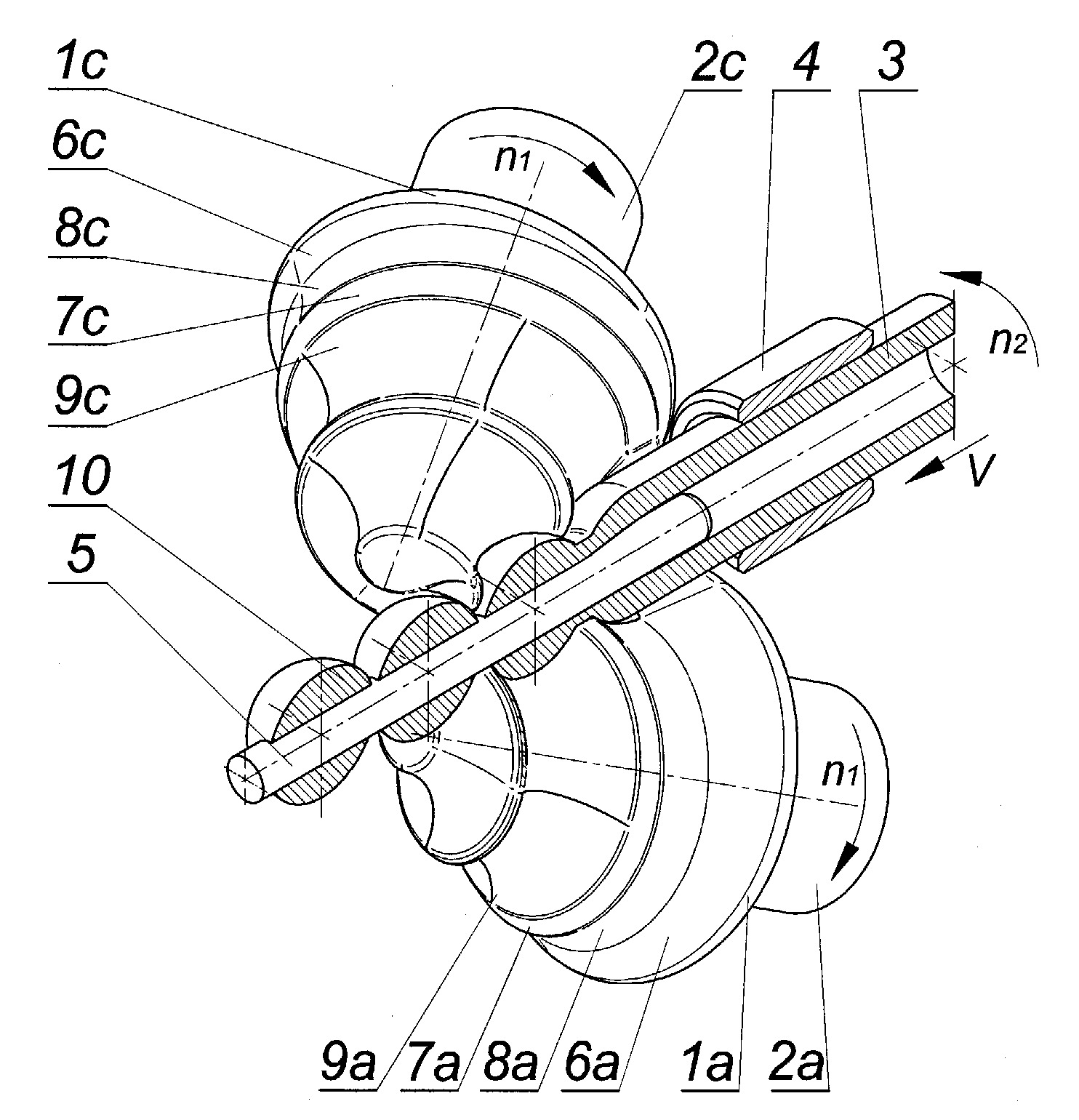

Sposób walcowania skośnego, zwłaszcza trzema walcami stożkowymi, drążonych odkuwek typu kula, charakteryzuje się tym, że półfabrykat (3) w kształcie odcinka rury, o średnicy zewnętrznej mniejszej od średnicy kształtowanej kuli (10) oraz o średnicy wewnętrznej większej od średnicy trzpienia (5), umieszcza się w tulei (4) prowadzącej, po czym podaje się półfabrykat (3) do przestrzeni wejściowej trzech stożkowych walców roboczych, od strony czopów napędowych, następnie wprawia się w ruch obrotowy stożkowe walce robocze w tym samym kierunku i ze stałą prędkością (n1), po czym wprawia się półfabrykat (3) w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do kierunku obrotów stożkowych walców roboczych oraz podaje się półfabrykat (3) ze stałą prędkością (V) w tulei (4) prowadzącej w kierunku spiralnych występów, znajdujących się na stożkowych powierzchniach stożkowych walców roboczych oraz w kierunku trzpienia (5), znajdującego się między stożkowymi walcami roboczymi, po czym zagłębia się spiralne występy o wklęsłych powierzchniach bocznych w półfabrykat (3) i kształtuje się na powierzchni półfabrykatu (3) przewężenie.
