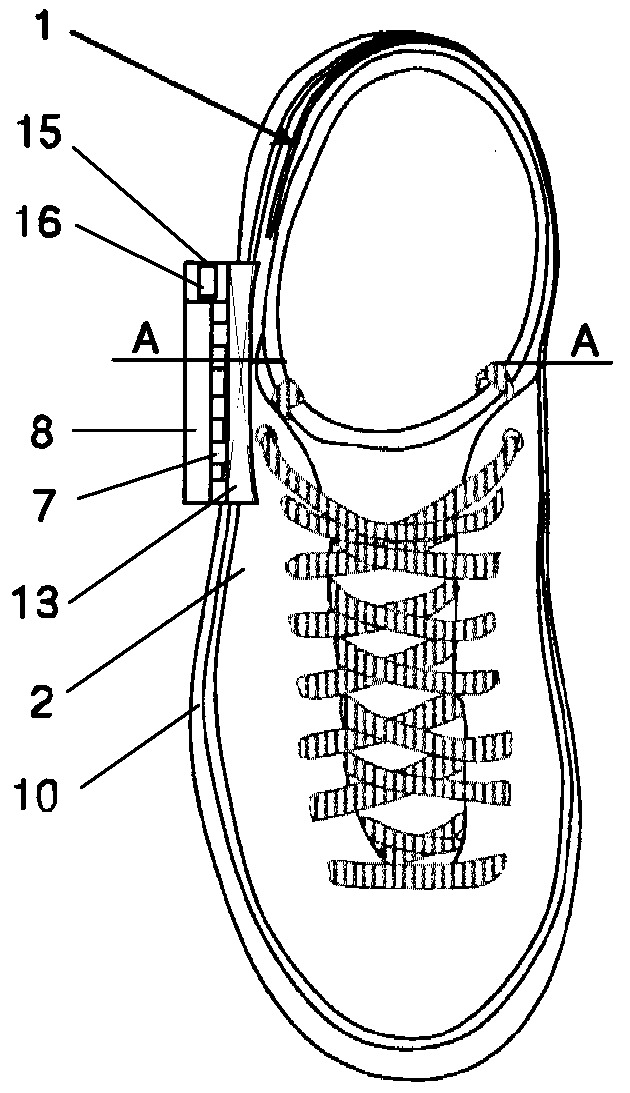

But wentylowany i klimatyzowany posiadający cholewkę i podeszwę charakteryzuje się tym, że cholewka (1) składa się z zewnętrznej warstwy cholewki (2) wykonanej z materiału nieprzepuszczającego wody i wewnętrznej warstwy cholewki wykonanej z materiału przepuszczającego powietrze. Pomiędzy zewnętrzną warstwą cholewki (2), a wewnętrzną warstwą cholewki znajduje się pusta przestrzeń cholewki i obydwie warstwy cholewki (2) połączone są ze sobą za pomocą dystansujących łączników rozmieszczonych w pustej przestrzeni cholewki. W części zewnętrznej warstwy cholewki (2) znajdują się otwory wentylacyjne, nad którymi umieszczony jest radiator (7) modułu termoelektrycznego (8). Dolna część zewnętrznej warstwy cholewki (2) zakończona jest klapą i połączona jest na całym jej obwodzie z podeszwą (10) wykonaną z elastycznego materiału, w której wnętrzu znajduje się pusta przestrzeń podeszwy ograniczona od góry wewnętrzną warstwą cholewki i która połączona jest z pustą przestrzenią cholewki poprzez kanał zamykany klapą. W pustej przestrzeni podeszwy znajdują się wsporniki łączące podeszwę (10) i wewnętrzną warstwę cholewki.
Additional information
Application date
2019-06-24
WUP publication date
2022-03-21
Exclusive right number
Pat.240356
Połednik, B., Zdyb, A., & Połednik, A. (2019). But wentylowany i klimatyzowany. https://hdl.handle.net/20.500.14629/17880
