Urządzenie do wyciskania materiałów z tubek

Abstract

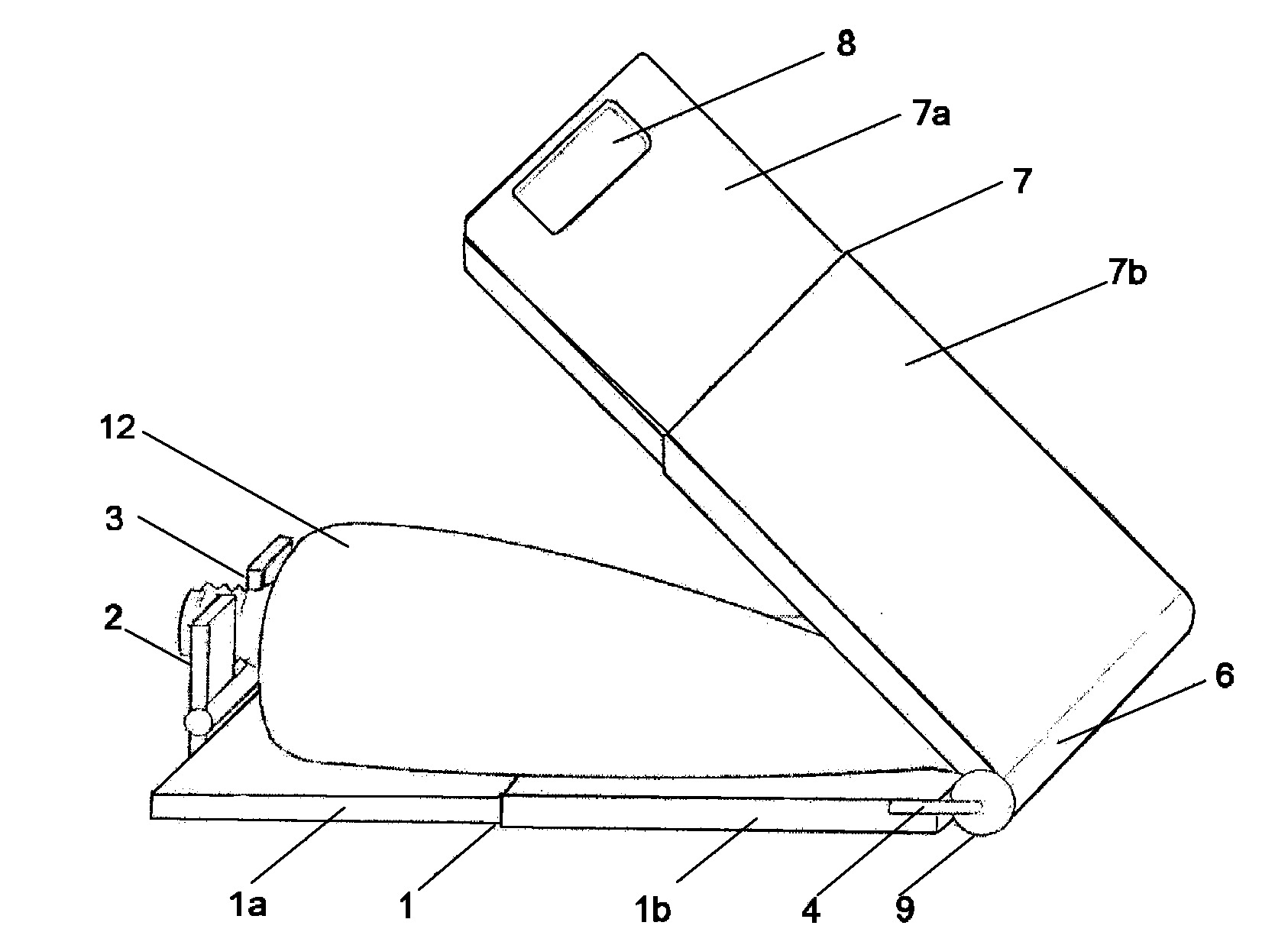

Urządzenie do wyciskania materiałów z tubek składa się z prostopadłościennej rozsuwanej podstawy (1), której krótszy bok wysuwanej węższej części podstawy (1a) połączony jest z elementem oporowym (2) z wycięciem na szyjkę tubki (3), zaś do stałej części podstawy (1b) zamocowane są uchwyty (4) trzpienia, który usytuowany jest równolegle do krótszego boku stałej części podstawy (1b), a na trzpieniu osadzona jest obrotowo tulejka (6) z mechanizmem zębatkowo - zapadkowym (9), do której zamocowana jest stała część klapki wyciskającej (7b) prostopadłościennej rozsuwanej klapki wyciskającej (7), której wysuwana węższa część klapki wyciskającej (7a) ma od góry zamocowany element do naciskania (8). Element oporowy (2) z wycięciem na szyjkę tubki (3) połączony jest zawiasowo z krótszym bokiem wysuwanej węższej części podstawy (1a). Uchwyty (4) trzpienia zamocowane są elastycznie do stałej części podstawy (1b). Na trzpieniu zamocowane jest co najmniej jedno koło zębate z niesymetrycznymi zębami, które zazębia się z niesymetrycznymi zębami wewnętrznymi w tulejce (6), koło zębate z niesymetrycznymi zębami lub niesymetryczne zęby wewnętrzne w tulejce (6) wykonane są z elastycznego materiału. Jeden albo obydwa końce trzpienia zakończone są rączką. Zazębiające się części tulejki (6) tworzą mechanizm zębatkowo - zapadkowy (9). Na trzpieniu pomiędzy kołem zębatym z niesymetrycznymi zębami a uchwytem (4) znajduje się element sprężynujący.
