Sprzęgło podatne

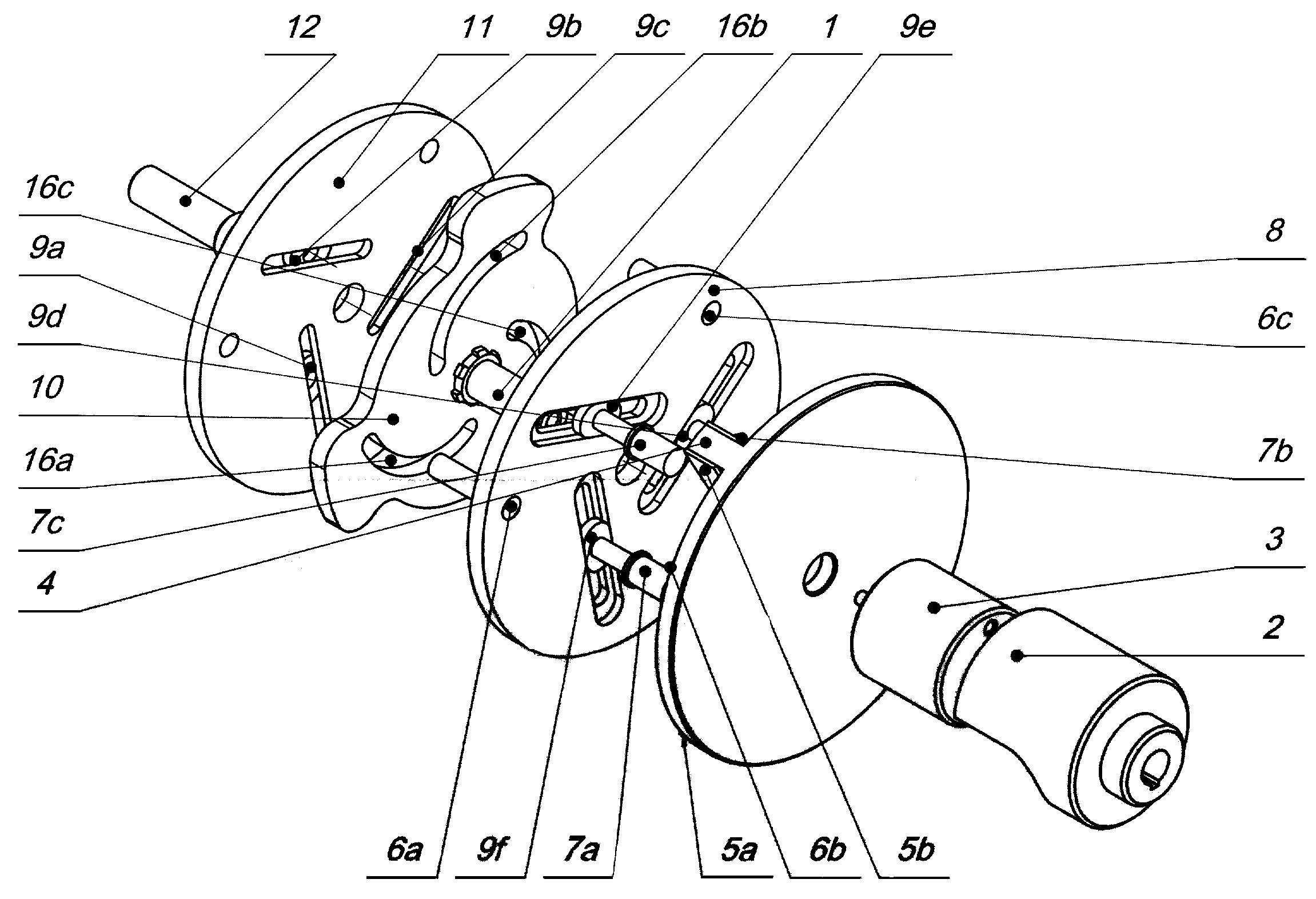

Sprzęgło podatne, zwłaszcza z regulowaną sztywnością skrętną, w skład którego wchodzi silnik ustawczy (3), sworznie (6a), (6b) i (6c) tarczy, sprężyny (5a), (5b) płaskie oraz wał (1) główny charakteryzuje się tym, że posiada korpus (2) w kształcie drążonego wału, który połączony jest z tarczą (4) wejściową, przy czym w korpusie (2) osadzony jest silnik (3) krokowy, który połączony jest z wałem (1) głównym, zaś w części środkowej wału (1) głównego znajduje się wielowypust, na którym osadzona jest tarcza (10) sterująca, w której wykonane są symetrycznie trzy spiralne kanałki (16a), (16b) i (16c) sterujące, przy czym tarcza (10) sterująca znajduje się pomiędzy tarczą (8) oporową wewnętrzną, a tarczą (11) oporową zewnętrzną, zaś tarcza (8) oporowa wewnętrzna połączona jest z tarczą (11) oporową zewnętrzną za pomocą trzech sworzni (6a), (6b) i (6c), dodatkowo w tarczy (8) oporowej wewnętrznej i w tarczy (11) oporowej zewnętrznej wykonane są po trzy skośne kanałki prowadzące, przy czym w skośnych kanałkach i prowadzących, które znajdują się w tarczy (11) oporowej zewnętrznej umieszczone są trzy jednakowe suwaki (9a), (9b) i (9c), ponadto w skośnych kanałkach prowadzących, znajdujących się w tarczy (8) Oporowej wewnętrznej umieszczone są trzy jednakowe suwaki.
