Sposób wyciskania zewnętrznych stopni wałów drążonych

Abstract

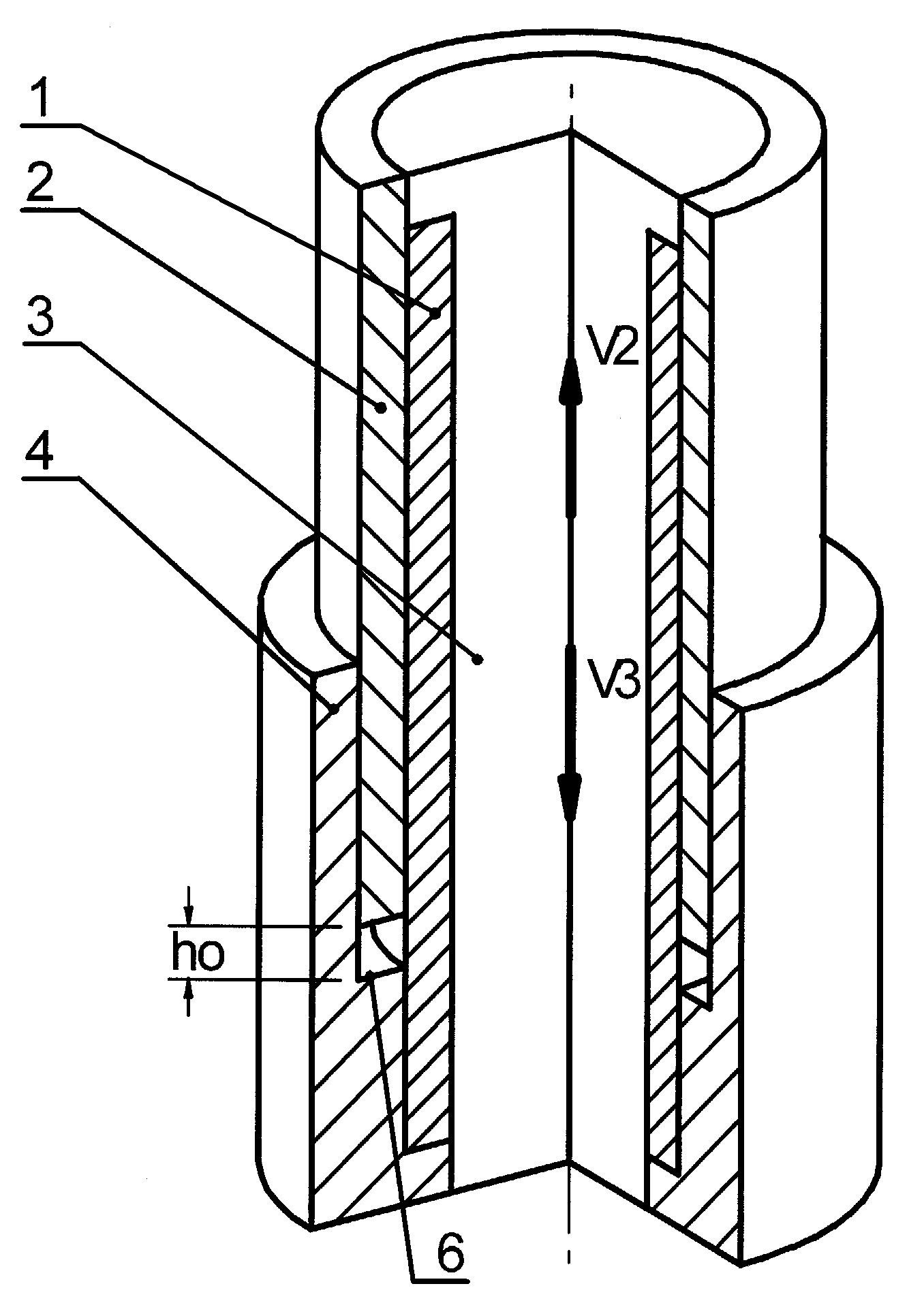

Sposób wyciskania zewnętrznych stopni wałów drążonych charakteryzuje się tym, że półfabrykat (1) w kształcie odcinka rury o grubości g ścianki rury i średnicy D zewnętrznej rury umieszcza się współosiowo w matrycy (4) w kształcie stopniowanej wewnętrznie tulei, następnie umieszcza się stempel (3) wewnątrz półfabrykatu (1), po czym ustawia się tuleję (2) współosiowo do stempla (3) w odległości (ho) w zakresie od połowy grubości ścianki rury do trzykrotnej wartości średnicy zewnętrznej rury od powierzchni (6) czołowej matrycy (4), następnie wprawia się w ruch postępowy stempel (3) z prędkością (V3) w zakresie od 0,001 m/s do 100 m/s i spęcza się półfabrykat (1) oraz wyciska się promieniowo materiał półfabrykatu (1), następnie wprawia się w ruch postępowy tuleję (2) z prędkością (V2) w zakresie od 0,001 m/s do 100 m/s w kierunku przeciwnym do prędkości (V3) stempla (3) i zwiększa się długość stopnia wału drążonego i uzyskuje się wał drążony ze stopniem. Półfabrykat (1) w kształcie odcinka rury umieszcza się współosiowo w matrycy (4), która ma przekrój kołowy lub niekołowy i kształtuje się stopień o przekroju poprzecznym kołowym lub niekołowym wału drążonego, którego pole powierzchni przekroju poprzecznego jest stałe na całej długości stopnia drążonego. Półfabrykat (1) w kształcie odcinka rury umieszcza się współosiowo w matrycy (4), której pole powierzchni przekroju poprzecznego jest zmienne na długości stopnia wału drążonego.
