Uchwyt ustalająco-mocujący, zwłaszcza tuleje klejone doczołowo

Abstract

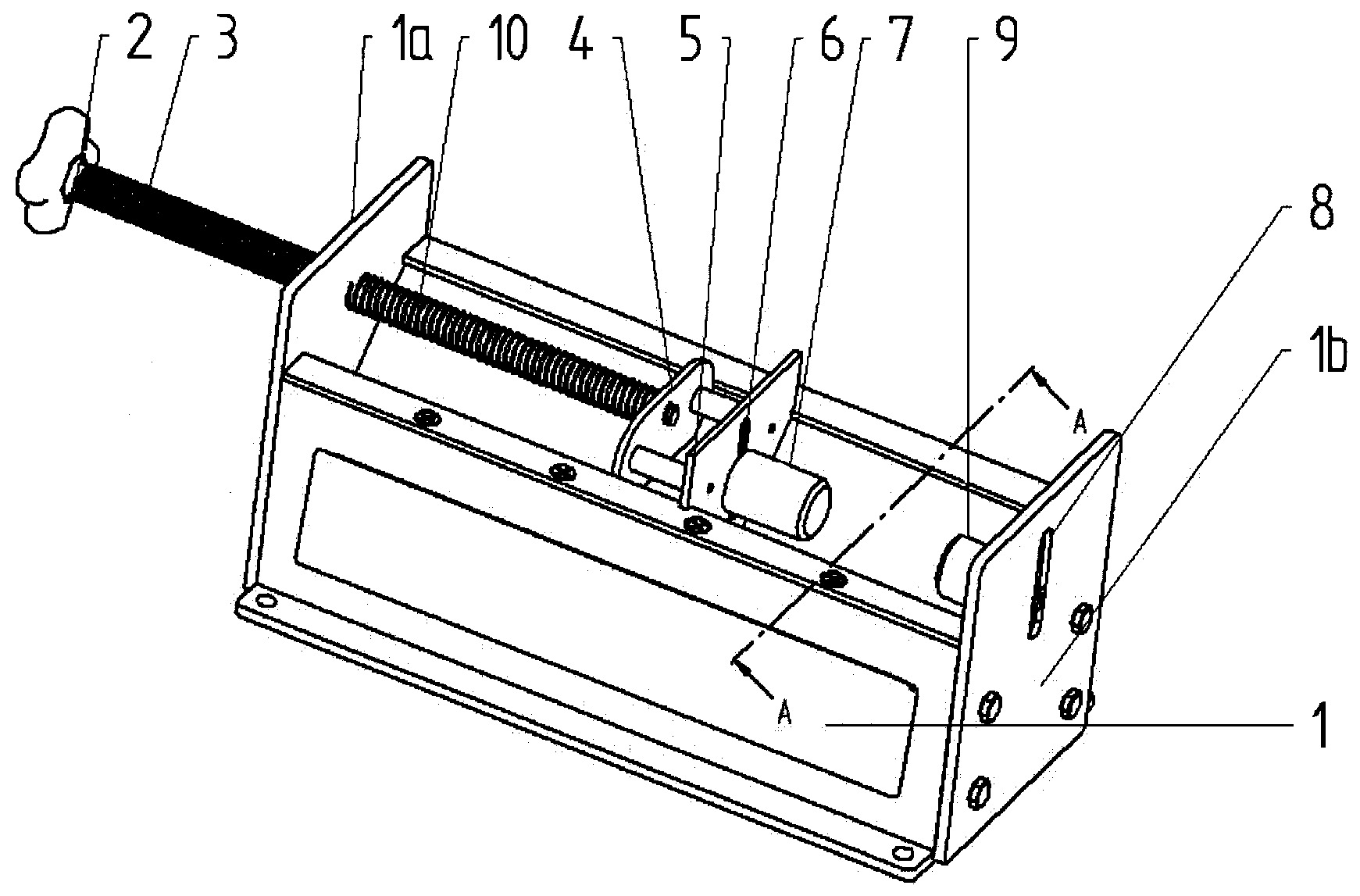

Przedmiotem zgłoszenia jest uchwyt ustalająco - mocujący, zwłaszcza tuleje klejone doczołowo. Uchwyt posiada korpus w kształcie podstawki pryzmowej (1) z płytą (1a) przednią i płytą (1b) oporową, zamocowanymi na jej końcach. Uchwyt składa się z korpusu w kształcie podstawki (1) pryzmowej, do której z jednego końca zamocowana jest płyta (1a) przednia, w której umieszczona jest w otworze gwintowanym śruba (2), posiadająca gwint (3) od strony łba śruby, do której na końcu zamocowana jest płytka (4). Do płytki (4) zamocowany jest element (5) ustalający, posiadający rowek (6) wpustowy, w którym zamocowany jest przesuwnie sworzeń (7) wymienny, przy czym do przeciwległego końca podstawki (1) pryzmowej zamocowana jest płyta (1b) oporowa, w której znajduje się rowek (8) wpustowy, w którym zamocowany jest przesuwnie sworzeń (9) ustalający, wymienny, natomiast na śrubie (2) pomiędzy płytą (1a) przednią a płytką (4) znajduje się sprężyna (10).
