Sposób obciskania obrotowego odkuwek wałów stopniowanych

Abstract

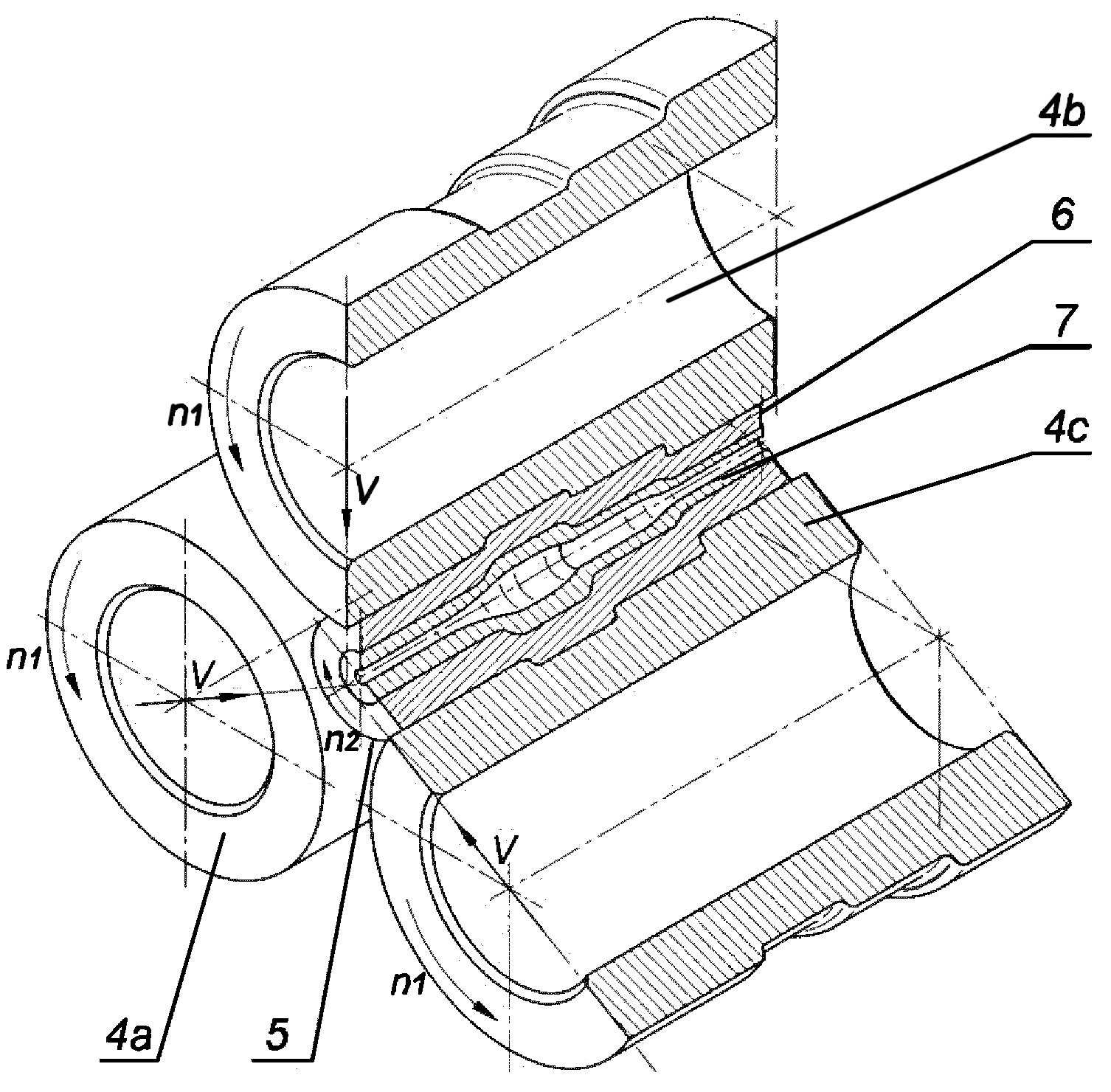

Sposób obciskania obrotowego odkuwek wałów stopniowanych, zwłaszcza drążonych i pełnych wałów bimetalowych charakteryzuje się tym, że półfabrykat, składający się z tulei zewnętrznej wewnątrz której umieszczona jest tuleja wewnętrzna wprowadza się między trzy jednakowe walce (4a, 4b i 4c) w kształcie stopniowanych tulei, które umieszczone są symetrycznie co 120° względem osi walcowania, następnie wprawia się trzy walce (4a, 4b i 4c) w ruch obrotowy w tym samym kierunku i ze stałą prędkością (n1), oraz wprawia się trzy walce (4a, 4b i 4c) w ruch postępowy i przemieszcza się trzy walce (4a, 4b i 4c) ze stałą prędkością (V) w kierunku osi półfabrykatu, następnie oddziałuje się na półfabrykat powierzchniami roboczymi walców (4a, 4b i 4c) i wprawia się półfabrykat w ruch obrotowy w kierunku przeciwnym do kierunku obrotu walców (4a, 4b i 4c), po czym redukuje się kolejne średnice odkuwki (5) i jednocześnie zgrzewa się wewnętrzną ściankę tulei zewnętrznej z zewnętrzną ścianką tulei wewnętrznej i uzyskuje się bimetalową odkuwkę (5) wałka stopniowanego, w której powłoka zewnętrzna (6) wykonana jest z innego materiału niż drążony rdzeń (7) odkuwki (5).
