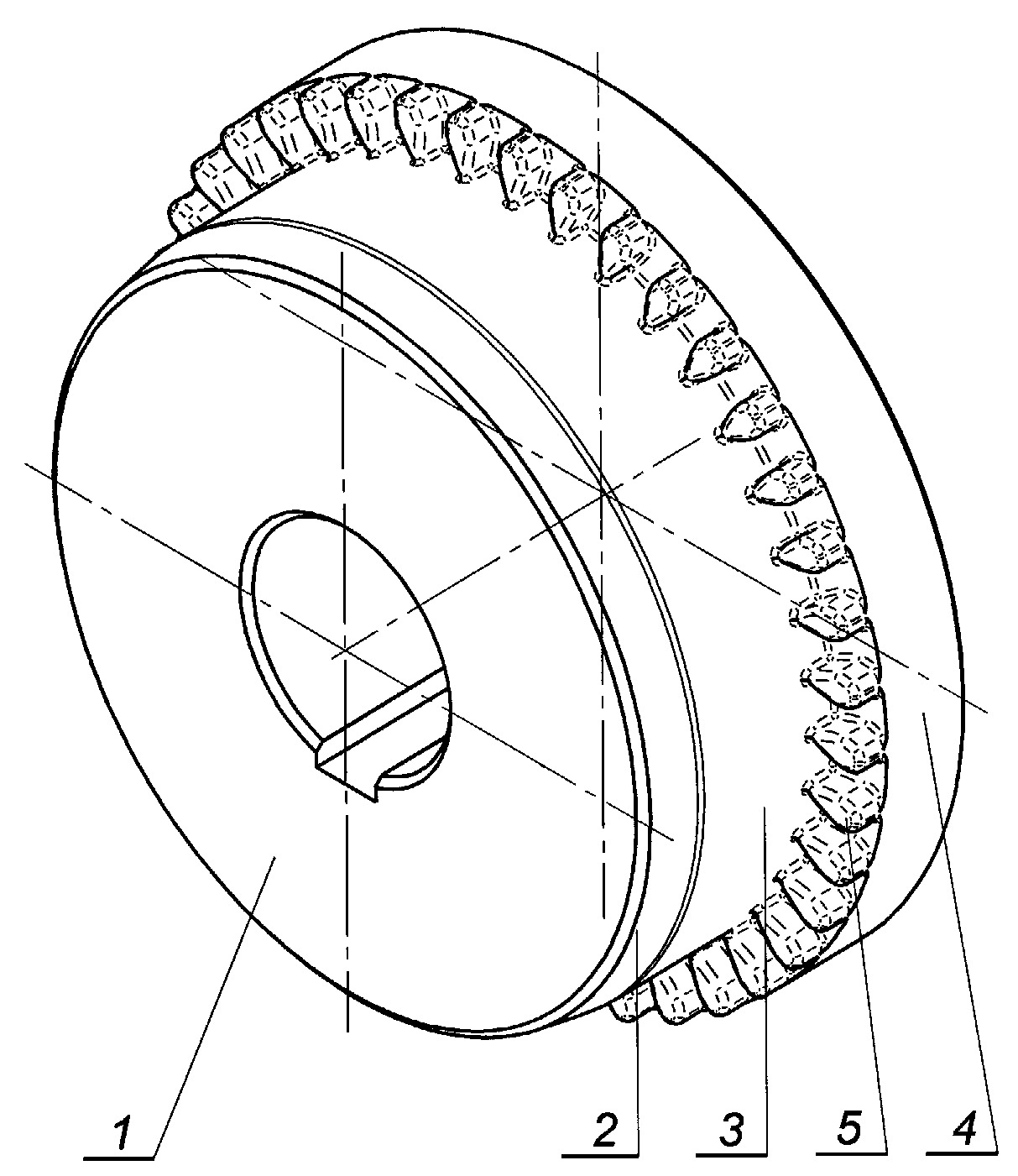

Narzędzie do przepychania obrotowego uzębień czołowych, zwłaszcza kłów na tulejach kłowych, składające się z piasty prowadzącej i tarczy kształtującej charakteryzuje się tym, że na piaście (1) prowadzącej wykonana jest stożkowa powierzchnia (2) wprowadzająca o określonej długości, zaś za stożkową powierzchnią (2) wprowadzającą znajduje się walcowa powierzchnia (3) prowadząca, następnie za walcową powierzchnią (3) prowadzącą znajduje się tarcza (4) kształtująca. Tarcza (4) kształtującą posiada na powierzchni czołowej, od strony walcowej powierzchni (3) prowadzącej, występy (5) kształtowe o określonej wysokości. Kształt pojedynczego występu (5) kształtowego jest obwiednią zarysu formowanego uzębienia czołowego. Powierzchnie robocze występu (5) kształtowego mają zarys łukowy o promieniu wejściowym i promieniu wyjściowym.
Additional information
Application date
2012-01-31
WUP publication date
2015-03-31
Exclusive right number
Pat.219170
Bartnicki, J., & Tomczak, J. (2012). Narzędzie do przepychania obrotowego uzębień czołowych. https://hdl.handle.net/20.500.14629/16902
