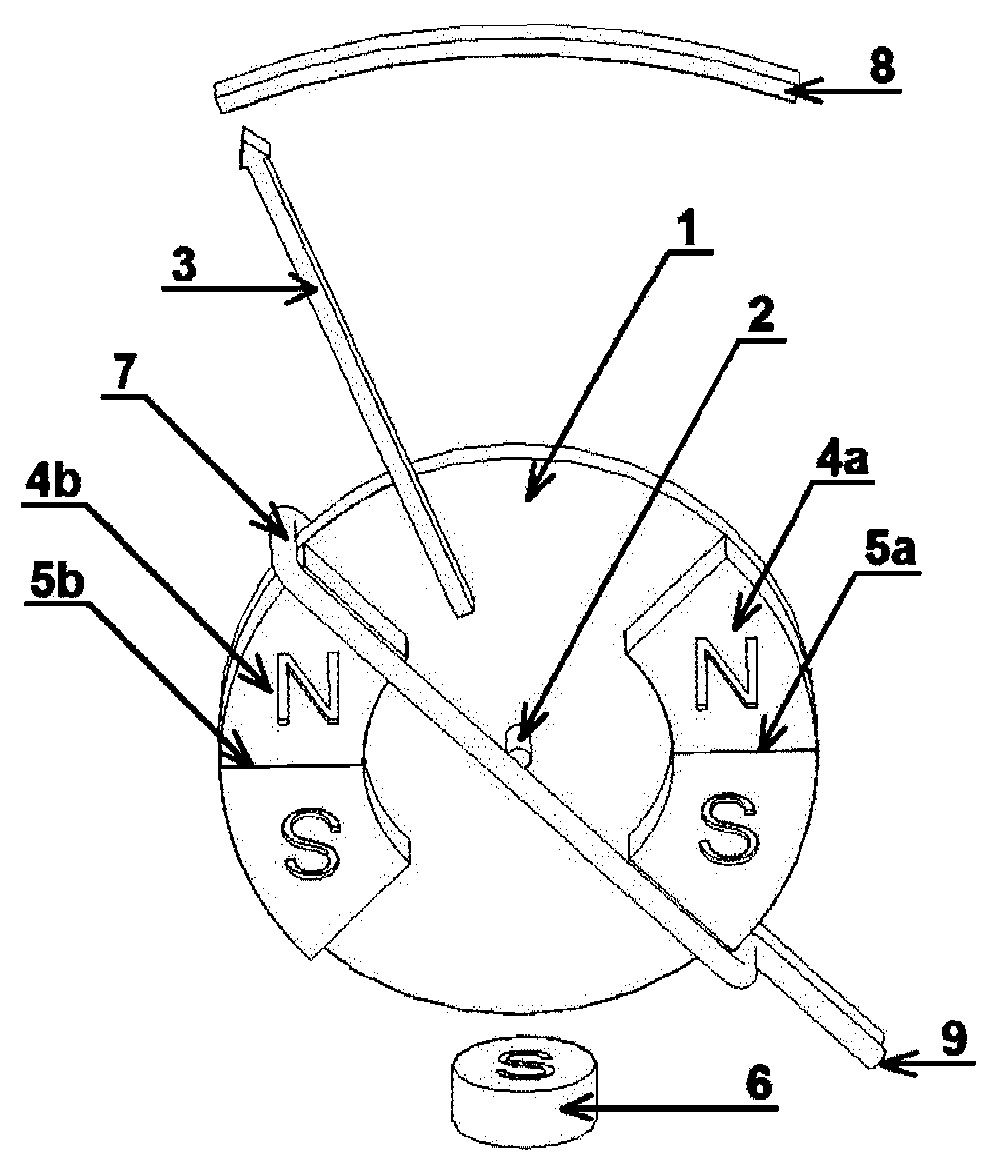

Przedmiotem zgłoszenia jest prądowy ustrój elektromagnetyczny. Charakteryzuje się on tym, że składa się z obrotowego korpusu (1) w kształcie walca, w którego osi znajduje się oś nośna (2), a do walca zamocowana jest promieniście wskazówka (3). Do korpusu (1) zamocowane są magnesy trwałe (4a, 4b). Oś nośna (2) należy do płaszczyzn wyznaczonych przez linie międzybiegunowe (5a, 5b) pomiędzy biegunami magnesów trwałych (4a, 4b). Pod korpusem (1) znajduje się magnes zerujący (6), zwrócony w stronę korpusu (1) biegunem jednoimiennym do biegunów magnesów trwałych (4a, 4b). W położeniu ustalonym w sąsiedztwie końców magnesów trwałych (4a, 4b) znajduje się nieruchome uzwojenie (7). Przy wskazówce (3) znajduje się nieruchoma podziałka (8).
Additional information
Application date
2018-07-09
WUP publication date
2019-06-28
Exclusive right number
Pat.232309
Filipek, P. (2018). Prądowy ustrój elektromagnetyczny. https://hdl.handle.net/20.500.14629/17930
