Dozownik z zasobnikiem cieczy wspomagającej gwintowanie i sposób podawania cieczy na gwintownik

Abstract

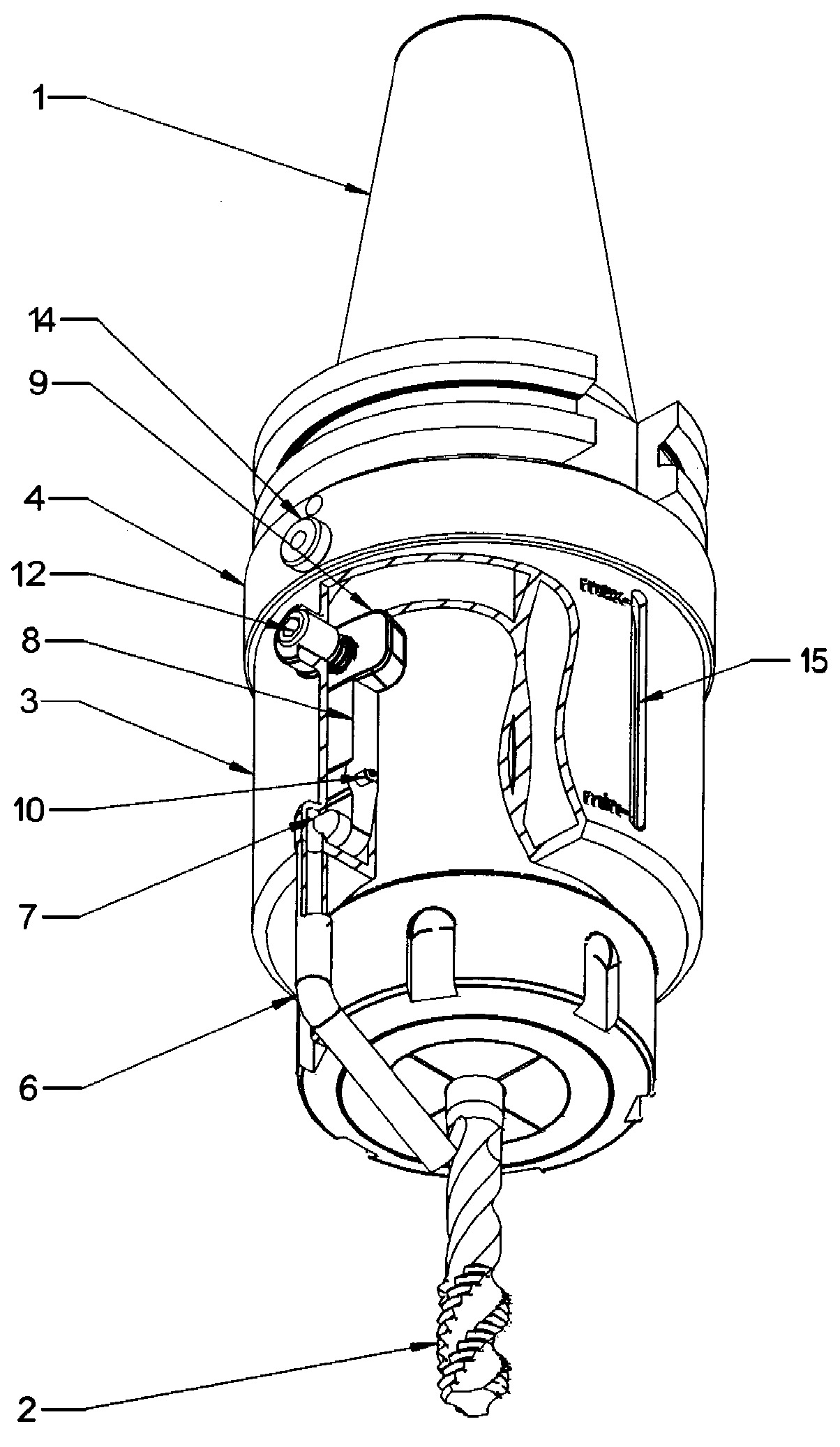

Przedmiotem zgłoszenia jest dozownik z zasobnikiem cieczy wspomagającej gwintowanie. Charakteryzuje się on tym, że do zewnętrznej powierzchni oprawy narzędziowej (1) z zamocowanym gwintownikiem (2) zamocowano korpus zasobnika (3), w którym znajdują się przegrody dzielące zasobnik (3) na komory, które połączone są ze sobą otworami znajdującymi się w dolnych częściach przegród. W ściance bocznej korpusu zasobnika (3) wkręcona jest śruba regulująca (12), na której części znajdującej się wewnątrz komory osadzona jest sprężyna, opierająca się jednym końcem o podstawę śruby (12), zaś drugim końcem o obciążnik zaworu (9), który połączony jest w swojej dolnej części z ramieniem zaworu (8) osadzonym obrotowo za pomocą sworznia (10) do korpusu zasobnika (3). Na dolnym końcu ramienia zaworu (8), zamocowana jest iglica zaworu (7), której koniec spoczywa w otworze wlotowym dyszy (6). W górnej części komory zasobnika (3) znajduje się zawór odpowietrzający. Przedmiotem zgłoszenia jest również sposób podawania cieczy na gwintownik, który polega na tym, że ustala się stopień otwarcia iglicy zaworu (7) w dozowniku z zasobnikiem cieczy wspomagającej gwintowanie za pomocą śruby (12) i sprężyny. Następnie wprawia się oprawę narzędziową (1) w ruch obrotowy z ustaloną prędkością, przez co na skutek działania siły odśrodkowej reguluje się ilość wypływu cieczy z dyszy (6) na gwintownik (2).
