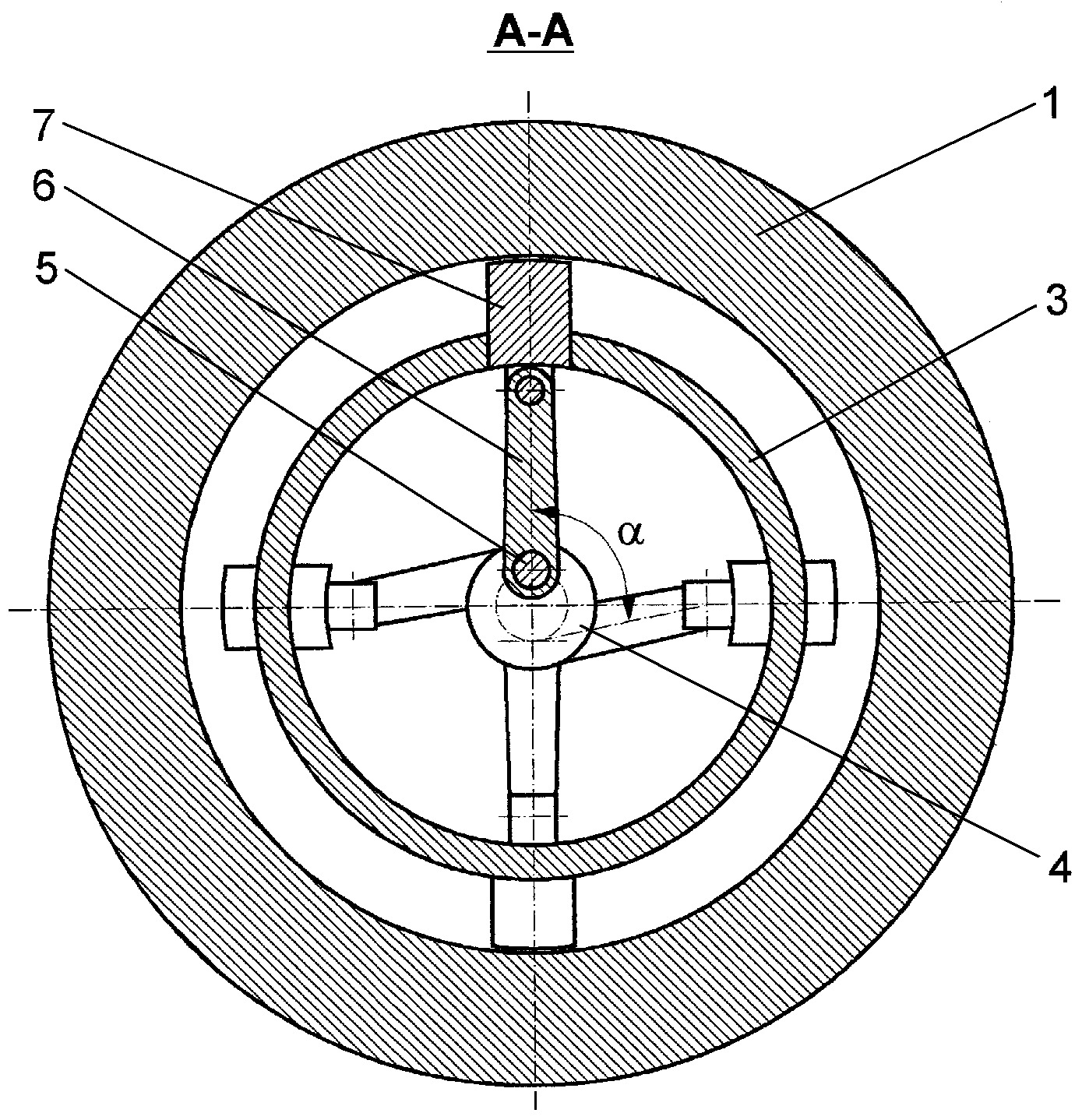

Wytłaczarka uplastyczniająca, posiadająca cylinder (1), w którym zamocowany jest ślimak, charakteryzuje się tym, że zwój (2) ślimaka osadzony jest na jednostronnie osiowo wydrążonym wale (3) ślimaka, w którym zamocowany jest równolegle do osi obrotu ślimaka wał (4) korbowy, posiadający czopy (5) korbowe rozmieszczone względem osi wału (4) korbowego o jednakowy kąt (α) rozmieszczenia czopów. Do każdego czopa (5) korbowego zamocowany jest obrotowo jednym końcem korbowód (6), zaś drugim końcem korbowód (6) zamocowany jest obrotowo do podstawy kołka (7), umocowanego suwliwie w otworze znajdującym się w ściance wydrążonego wału (3) ślimaka.
Additional information
Application date
2016-02-29
WUP publication date
2018-01-31
Exclusive right number
Pat.227726
Sikora, J. W., & Samujło, B. (2016). Wytłaczarka uplastyczniająca. https://hdl.handle.net/20.500.14629/17176
