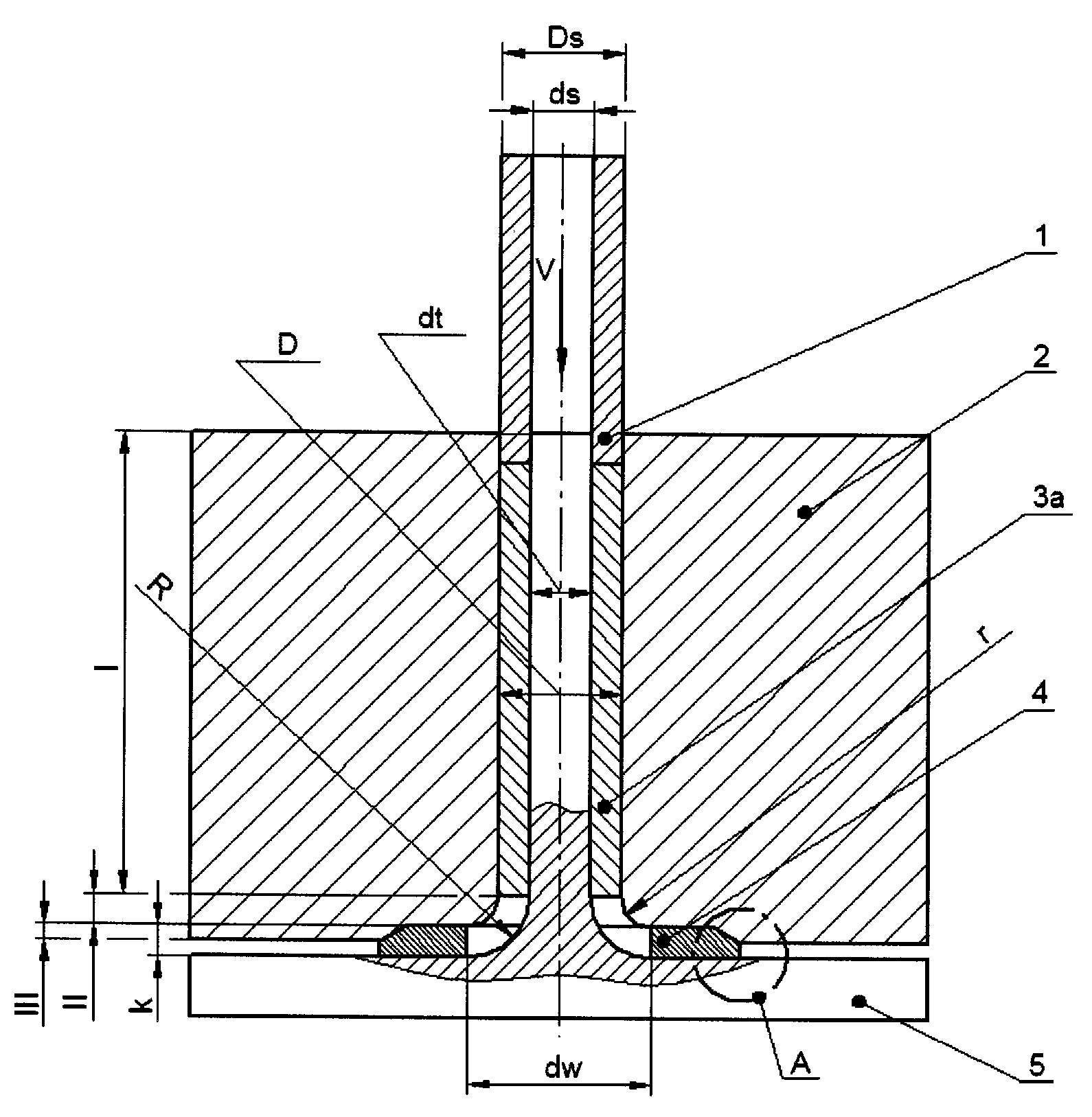

Sposób wyciskania zewnętrznego kołnierza z wykorzystaniem pierścienia ograniczającego, zwłaszcza na końcu rury, charakteryzuje się tym, że na trzpień (5) nakłada się pierścień (4) ograniczający, po czym na trzpień (5) z pierścieniem (4) ograniczającym nakłada się matrycę (2) z otworem w kształcie walca, zaś pomiędzy matrycę (2) i trzpień (5) umieszcza się wsad (3a) o średnicy (D) zewnętrznej równej średnicy otworu w matrycy (2), po czym na wsadzie (3a) umieszcza się współosiowo stempel (1), który wprawia się w ruch postępowy w kierunku wsadu (3a) z prędkością (V) w zakresie od 0,001 m/s do 100 m/s i kształtuje się rurę z kołnierzem i odkształca się pierścień (4) ograniczający. Urządzenie do wyciskania zewnętrznego kołnierza z wykorzystaniem pierścienia ograniczającego z górną fazą, zwłaszcza na końcu rury, posiadające matrycę, trzpień, pierścień ograniczający oraz stempel, charakteryzuje się tym, że matryca (2) posiada strefy (I, II, III), strefę (I) górną, strefę (II) środkową i strefę (III) dolną, przy czym w strefie (I) górnej znajduje się otwór w kształcie walca, który przechodzi promieniem (r) zaokrąglenia matrycy (2) w strefie (II) środkowej w wybranie walcowe w strefie (III) dolnej, przy czym wybranie walcowe posiada fazę.
Additional information
Application date
2013-12-09
WUP publication date
2016-07-29
Exclusive right number
Pat.222171
Winiarski, G., & Gontarz, A. (2013). Sposób i urządzenie do wyciskania zewnętrznego kołnierza. https://hdl.handle.net/20.500.14629/16901
