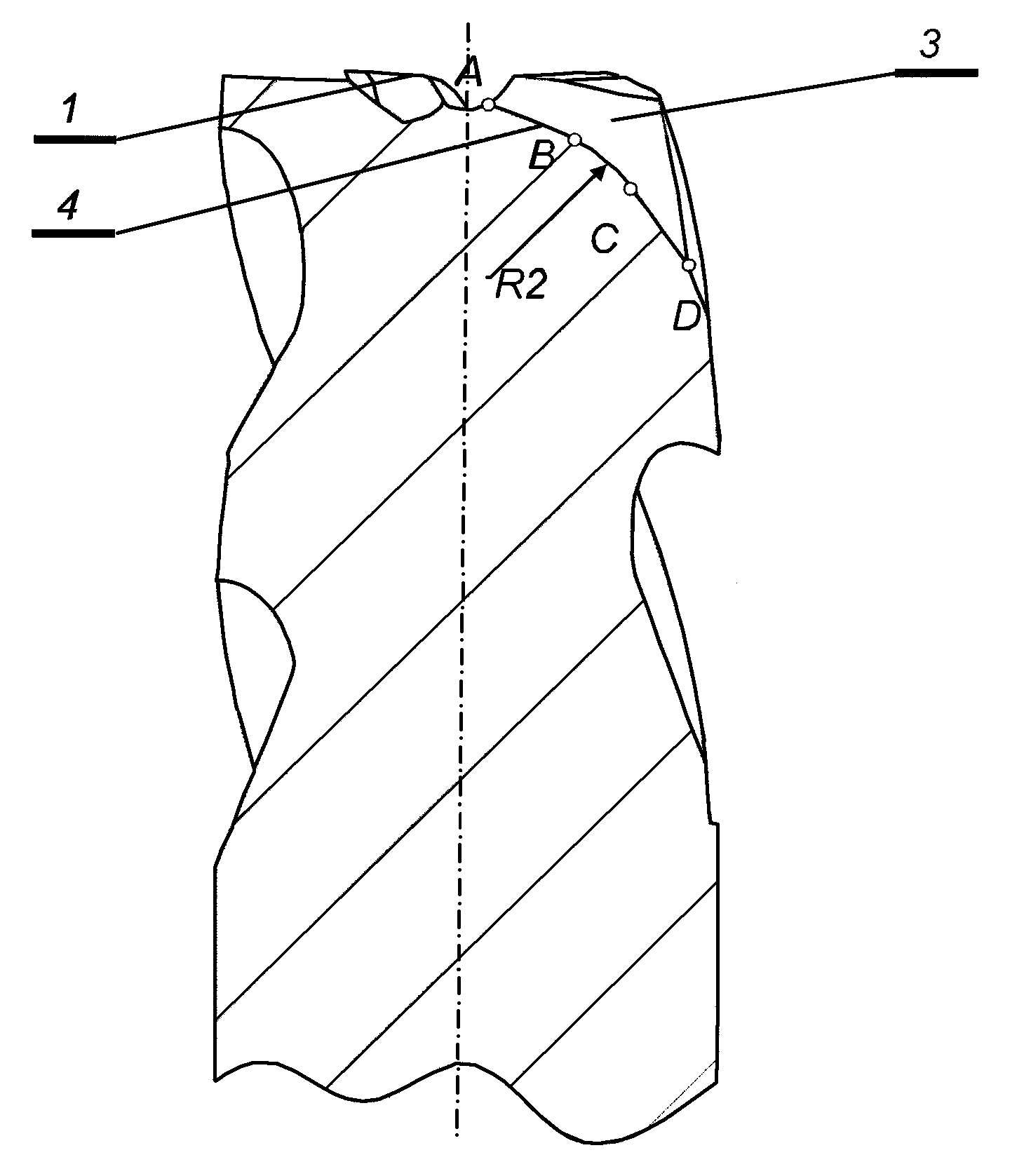

Frez palcowy walcowo-czołowy z co najmniej czterema ostrzami na czole, z których dwa mają krawędzie skrawające schodzące się w osi freza i leżą w płaszczyźnie przechodzącej przez tę oś, a wszystkie pozostałe ostrza mają krawędzie skrawające, które nie dochodzą do środka freza lecz kończą się w odległości wynikającej z wymiarów wiórowego rowka, usytuowanego pomiędzy kolejnymi ostrzami, charakteryzuje się tym, że rowek wiórowy w przekroju poprzecznym ma kształt odcinka linii prostej, stycznej do płaszczyzny (3) natarcia, przechodzącej w łuk o określonym promieniu i kącie zawartym w granicach 85°÷95° przechodzący dalej, stycznie do tego łuku, w odcinek linii prostej, natomiast dno rowka wiórowego, w przekroju wzdłużnym, poprowadzone jest po tworzącej (ABCD), stanowiącej odcinek (AB) linii prostej, tworzącej z osią pionową freza kąt zawarty w granicach 60°÷80°, który przechodzi stycznie w łuk (BC) o promieniu R2 i kącie środkowym zawartym w granicach 15°÷25°, który dalej przechodzi w odcinek (CD) linii prostej. Powierzchnia rowka jest gładka i polerowana.
