Narzędzia i sposób rozdrabniania struktury w walcarce skośnej trzema walcami

Abstract

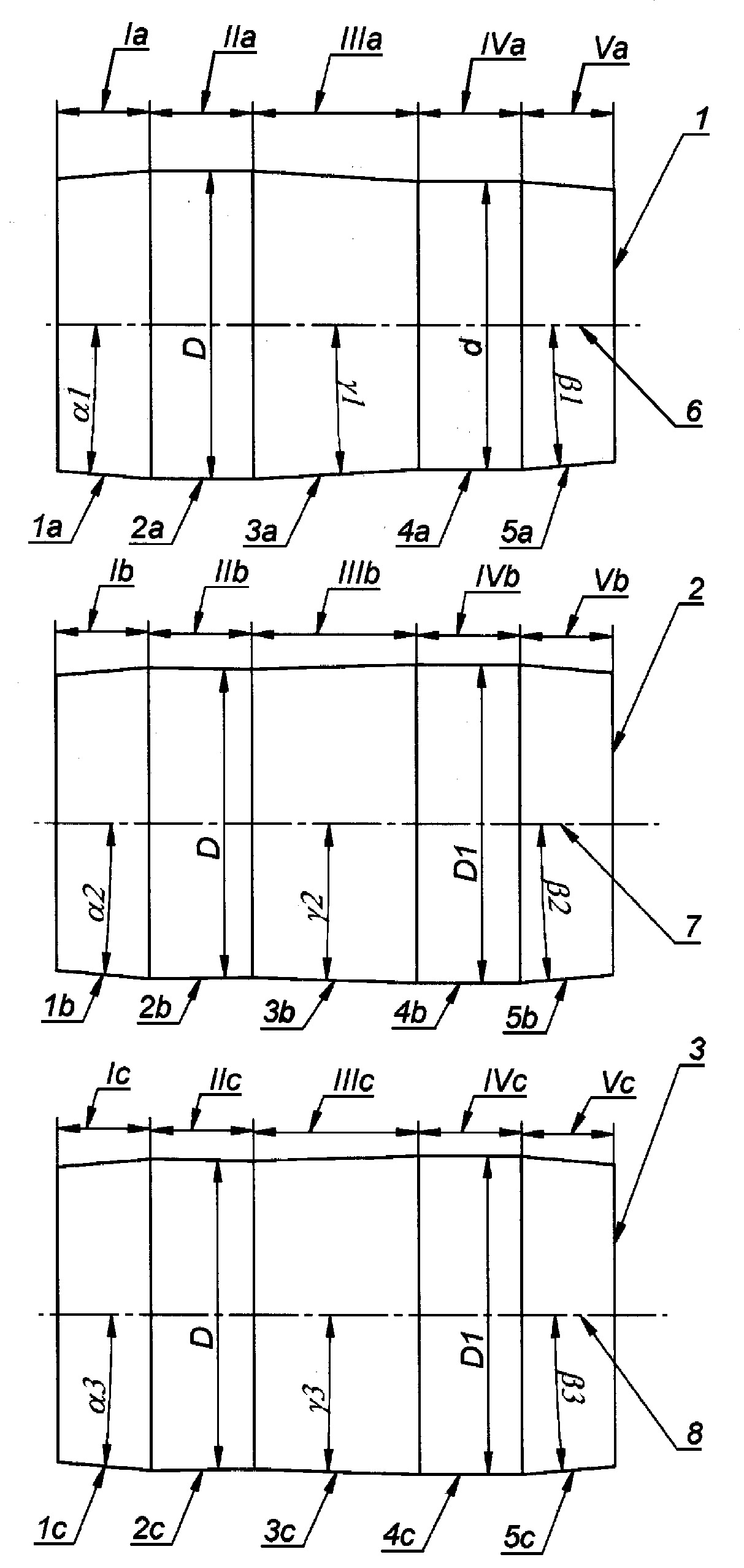

Przedmiotem zgłoszenia są narzędzia i sposób rozdrabiania struktury w walcarce skośnej z trzeba walcami. Narzędzia do rozdrabniania struktury w walcarce skośnej z trzema walcami charakteryzuje się tym, że składają się z trzech walców (1, 2, 3), przy czym pierwszy walec (1) od strony wejścia posiada pierwszą strefę wejściową (Ia) o tworzącej (1a) nachylonej do osi walca (6), pod kątem (α1), z którą sąsiaduje pierwsza strefa ciągnąca (IIa) o powierzchni walcowej (2a) i średnicy (D), za którą znajduje się pierwsza strefa przeginająca (IIIa) o tworzącej (3a) nachylonej do osi walca (6) pod kątem (γ1), przy czym za pierwszą strefą przeginającą (IIIa) znajduje się pierwsza strefa kalibrująca (IVa) o powierzchni walcowej (4a) i średnicy (d), zaś na końcu walca znajduje się pierwsza strefa wyjściowa (Va) o tworzącej (5a) nachylonej do osi walca (6) pod kątem (β1), przy czym drugi walec (2) od strony wejścia posiada drugą strefę wejściową (Ib) o tworzącej (1b) nachylonej do osi walca (7), pod kątem (α2), z którą sąsiaduje druga strefa ciągnąca (IIb) o powierzchni walcowej (2b) i średnicy (D), za którą znajduje się druga strefa przeginająca (IIIb) o tworzącej (3b) nachylonej do osi walca (7) pod kątem (γ2), przy czym za drugą strefą przeginającą (IIIb) znajduje się druga strefa (IVb) kalibrująca o powierzchni walcowej (4b) i średnicy (D1), zaś na końcu walca znajduje się druga strefa wyjściowa (Vb) o tworzącej (5b) nachylonej do osi walca pod kątem (β2).
