Sposób walcowania poprzeczno-klinowego odkuwek osiowosymetrycznych

Alternative title
Method for cross wedge rolling of axisymmetric forgings
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.423343
Abstract PL

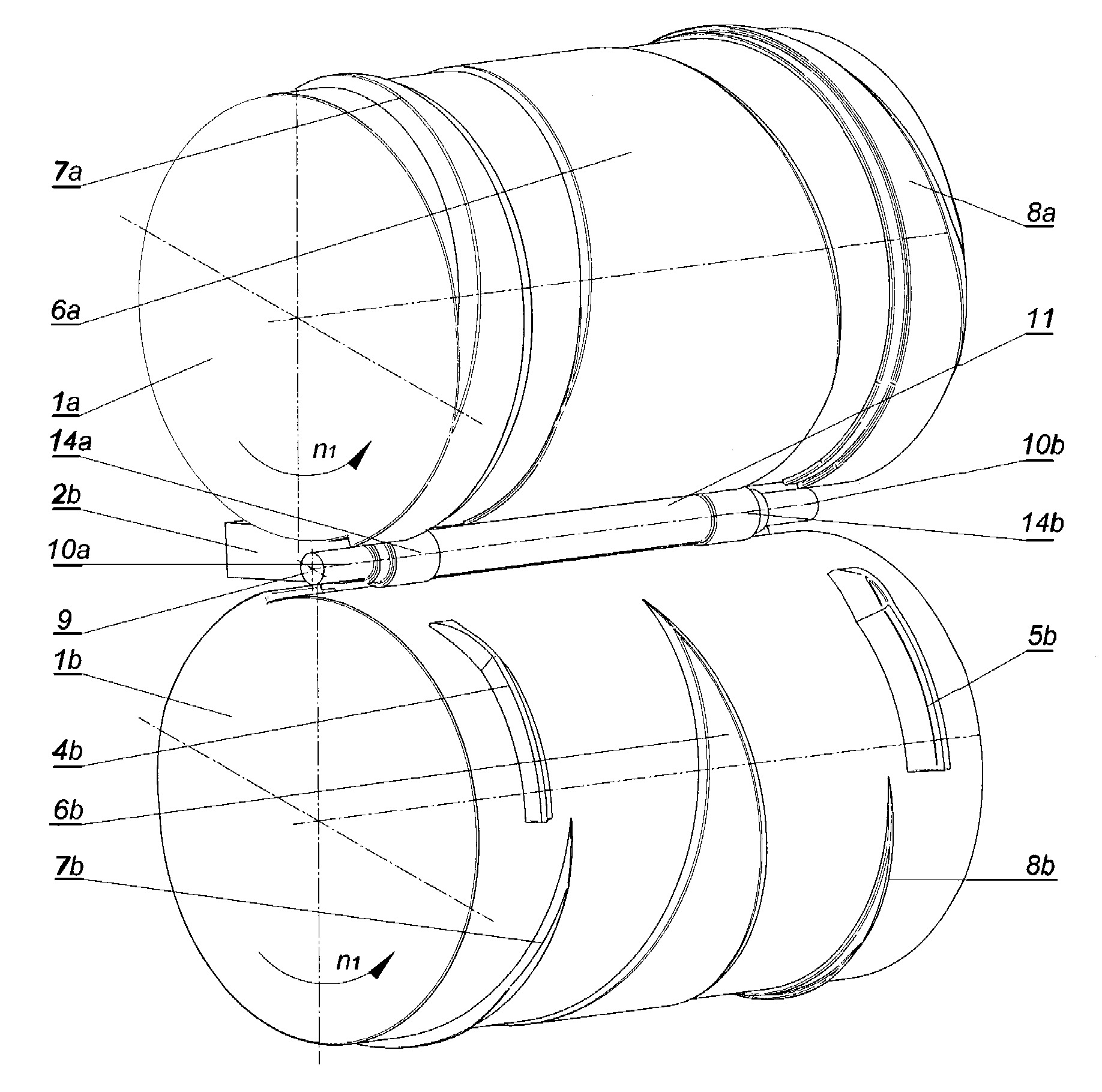

Sposób walcowania poprzeczno-klinowego odkuwek osiowosymetrycznych, zwłaszcza walcowania odkuwek osi kolejowych charakteryzuje się tym, że półfabrykat w kształcie odcinka pręta o średnicy równej średnicy maksymalnej osi i długości mniejszej od długości walcowanej odkuwki nagrzewa się w całej objętości do temperatury właściwej dla obróbki plastycznej na gorąco, po czym umieszcza się nagrzany półfabrykat w strefie wejściowej zestawu narzędziowego, składającego się z dwóch walców (1a i 1b) klinowych oraz dwóch prowadnic (2b) liniowych, następnie wprawia się dwa walce (1a i 1b) w ruch obrotowy z jednakową prędkością (n1) obrotową w tym samym kierunku i kształtuje się przy pomocy skrajnych klinów (4b) oraz (5b) na obu końcach półfabrykatu stożkowe czopy o jednakowym kącie rozwarcia, w tym samym czasie redukuje się przekrój środkowego stopnia, przy pomocy centralnych klinów (6a i 6b) znajdujących się w części środkowej walców (1a i 1b), następnie zagłębia się w półfabrykat boczne kliny (7a i 7b) oraz (8a i 8b), które znajdują się na walcach (1a i 1b) pomiędzy skrajnymi klinami (4b i 5b) oraz centralnymi klinami (6a i 6b).
Date of filing with the Polish Patent Office or with the competent office abroad
2017-11-02
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-01-31
Exclusive right number
Pat.234175
Statistics
3Views
22Downloads
Pater, Z., & Tomczak, J. (2017). Sposób walcowania poprzeczno-klinowego odkuwek osiowosymetrycznych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17220
