Urządzenie do formowania powierzchni wyrobów z materiałów plastycznych

Abstract

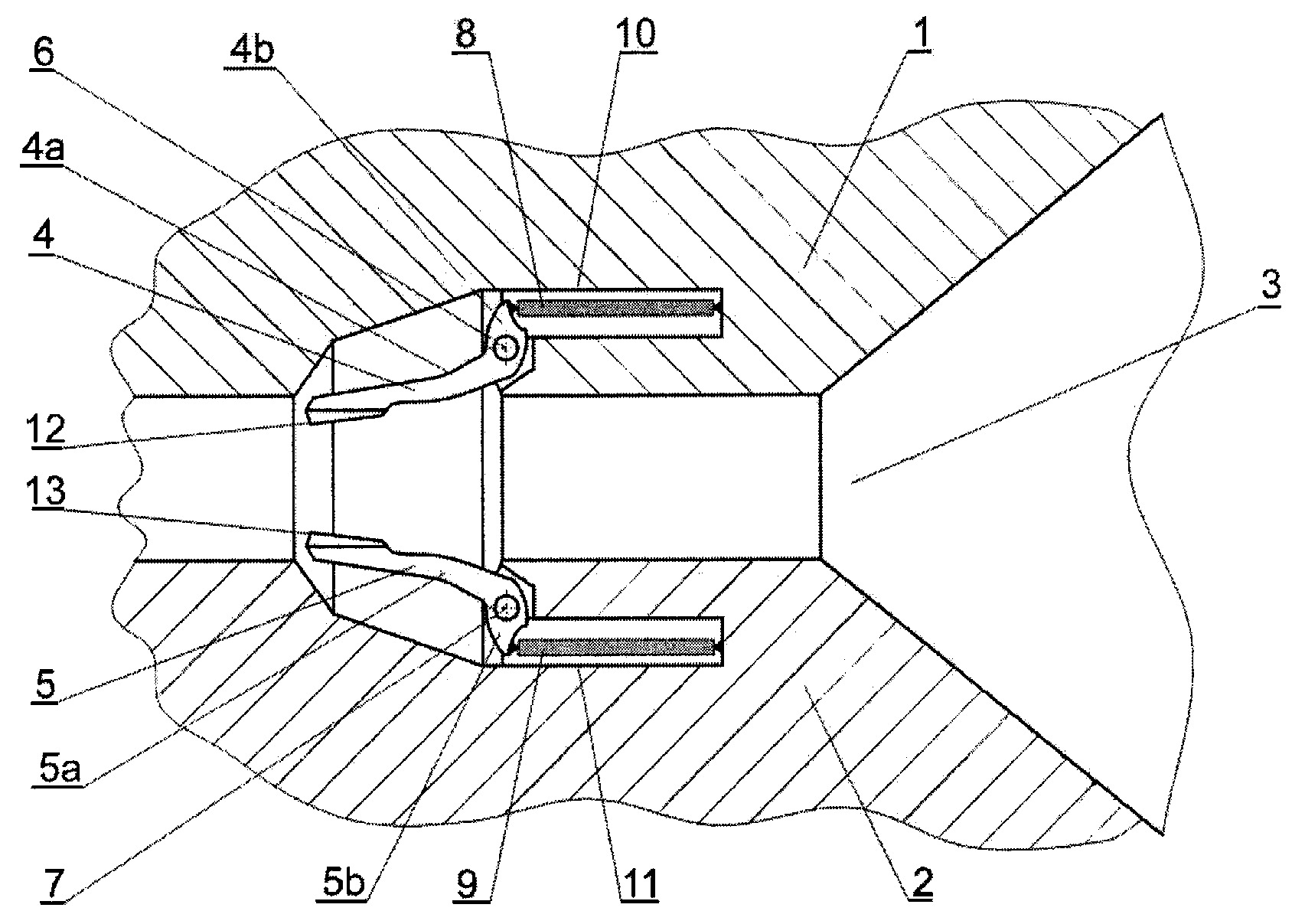

Urządzenie jest zbudowane z korpusu (1) górnego oraz korpusu (2) dolnego ze szczeliną (3) w postaci kanału między nimi oraz siłowników piezoelektrycznych (8, 9). W szczelinie (3), pomiędzy korpusem (1) górnym i korpusem (2) dolnym, znajdują się elementy ruchome kształtujące (4, 5) w kształcie dźwigni, zamocowane połączeniami kinematycznymi (6, 7) do korpusu (1) górnego oraz korpusu (2) dolnego. Dłuższe ramiona (4a, 5a) dźwigni są zakończone końcówkami (12, 13) kształtującymi, a krótsze ramiona (4b, 5b) dźwigni sterujących są zamocowane do siłowników (8, 9), korzystnie piezoelektrycznych. Siłowniki umieszczone są w wydrążeniu (10) korpusu (1) górnego i wydrążeniu (11) korpusu (2) dolnego. Końcówka (12) elementu (4) górnego kształtującego i końcówka (13) elementu (5) dolnego kształtującego posiadają powierzchnie robocze formujące o zarysie płaskim lub o kształcie powtarzającym się odcinkami o zarysie trójkątnym, trapezowym lub okrągłym. Siłowniki (8, 9) piezoelektryczne mają skok roboczy sterowany w funkcji napięcia elektrycznego.
