Interaktywny model 3D domu

Abstract

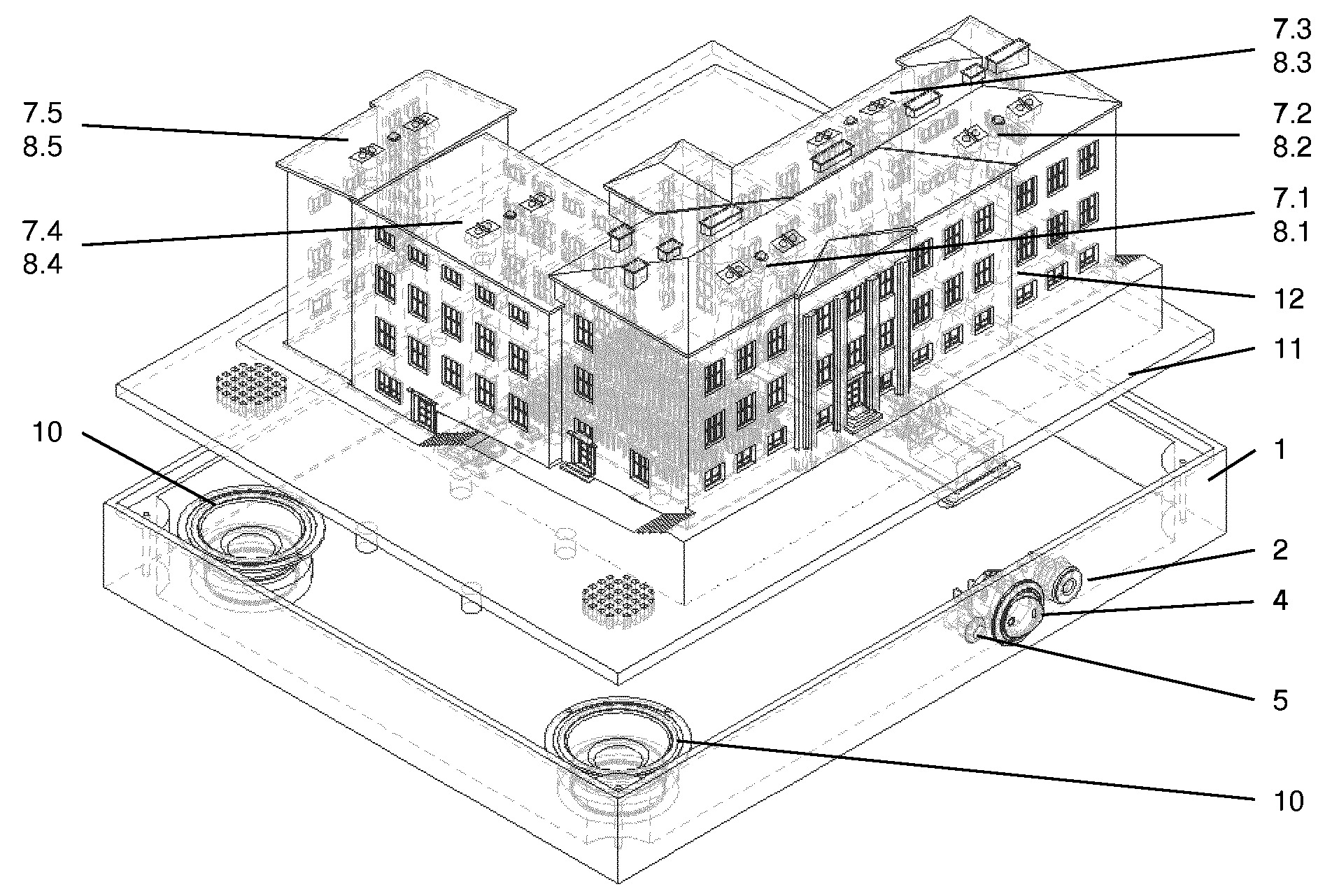

Przedmiotem wynalazku jest interaktywny model 3D budynku domu posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego, który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3, 7.4, 7.5) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3, 8.4, 8.5). Mikrokontroler podłączony jest wyjściem do modułu odtwarzania próbek audio, który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku domu wraz z otaczającym terenem (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3, 7.4, 7.5) w orientacji poziomej składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3, 8.4, 8.5). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajnik pierwszego czujnika znajduje się od strony nadajnika drugiego czujnika a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na dachu budynku głównego od strony frontowej na wysokości głównego wejścia znajduje się pierwszy moduł zbliżeniowy (7.1), na dachu budynku głównego w części prawej od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2), na dachu budynku głównego od strony tylnej znajduje się trzeci moduł zbliżeniowy (7.3). Na dachu budynku bocznego znajduje się czwarty moduł zbliżeniowy (7.4). Na dachu budynku będący klatką schodową znajduje się piąty moduł zbliżeniowy (7.5).
