Urządzenie dozowania gazu, zwłaszcza do silników spalinowych

Alternative title
Device for dosing of gas, preferably for combustion engines
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2014
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.407841
Abstract PL

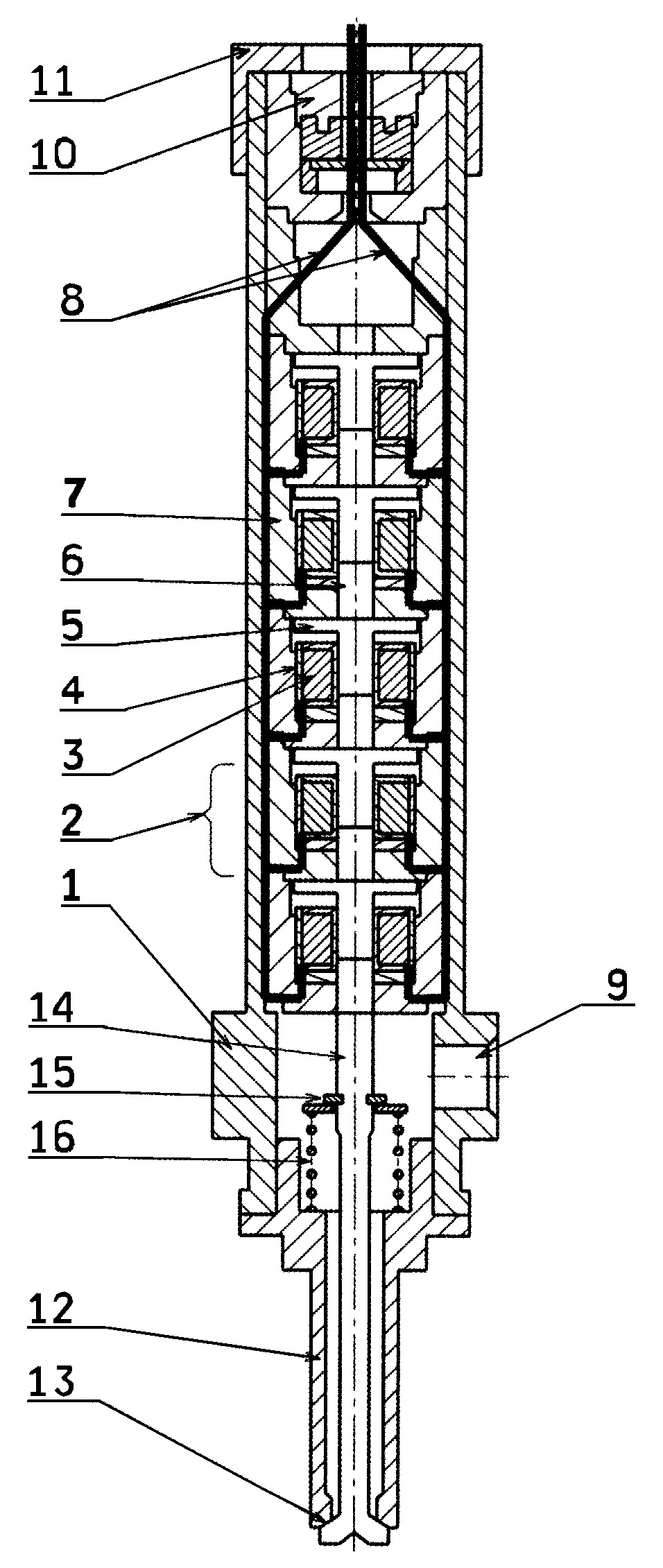

Przedmiotem wynalazku jest urządzenie do dozowania gazu, zwłaszcza do silników spalinowych, składające się z ruchomej iglicy (14), która osadzona jest w korpusie (12) iglicy, oraz z cewek (3) elektromagnesu i zwory (5) elektromagnesu. Iglica (14) znajduje się wewnątrz korpusu (12) i stanowi uszczelnienie wypływu gazu z wylotu (13) gazu. Iglica (14) przemieszcza się wzdłuż osi korpusu (12) pod wpływem siły, pochodzącej od elektromagnesów (2) w ilości od 2 do 8, korzystnie 4. Elektromagnesy (2) usytuowane są w kolumnie wzdłuż osi iglicy (14), przy czym elektromagnes (2) składa się z cewki (3) elektromagnesu, umiejscowionej w korpusie (7) cewki i zwory (5) elektromagnesu, umiejscowionej na cewce (3) elektromagnesu. Pomiędzy zworami (5) elektromagnesu znajduje się popychacz (6). Cewki (3) elektromagnetyczne elektromagnesów (2) zasilane są prądem elektrycznym w sposób równoległy lub/i szeregowy lub/i szeregowo - równoległy.
Date of filing with the Polish Patent Office or with the competent office abroad
2014-04-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-01-31
Exclusive right number
Pat.231186
Statistics
3Views
9Downloads
Jakliński, P., Czarnigowski, J., Wendeker, M., Klimkiewicz, J., & Zyska, T. (2014). Urządzenie dozowania gazu, zwłaszcza do silników spalinowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16970
