Sposób walcowania poprzecznego dwoma walcami śrubowymi wyrobów typu kula

Abstract

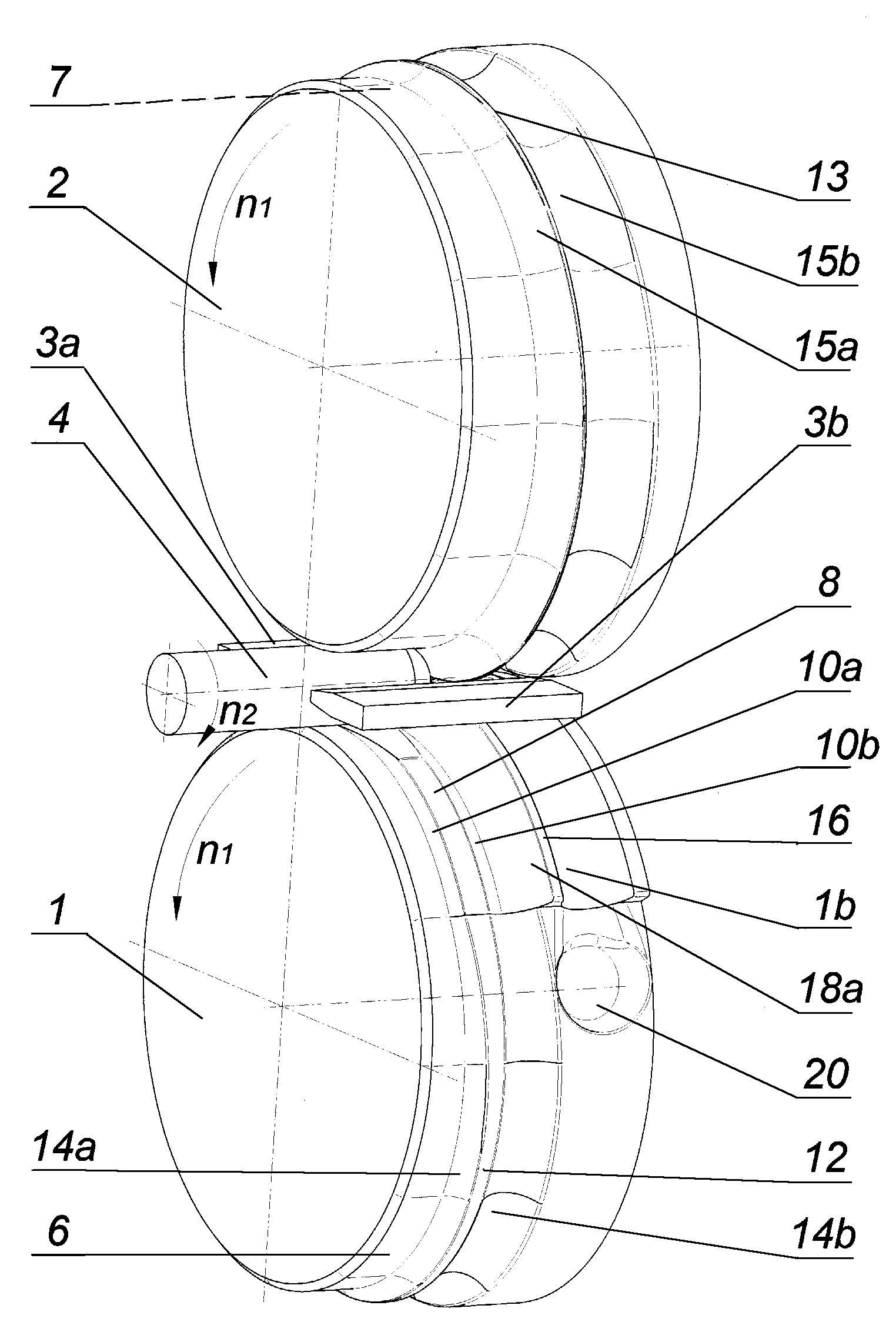

Sposób walcowania poprzecznego dwoma walcami śrubowymi wyrobów typu kula charakteryzuje się tym, że półfabrykat (4) w kształcie pręta o średnicy mniejszej od średnicy kształtowanej kuli wprowadza się do przestrzeni roboczej narzędzi, utworzonej przez dwie nieruchome prowadnice (3a, 3b) oraz walec (1) i walec (2) o osiach równoległych do osi półfabrykatu (4), przy czym na powierzchniach cylindrycznych walca (1) i walca (2), w ich strefie wejściowej, znajdują się występy (7, 8) pierścieniowe, usytuowane równolegle do powierzchni czołowych walca (1) i walca (2), gdzie występy (7, 8) pierścieniowe posiadają wklęsłe powierzchnie boczne o promieniu równym promieniowi walcowanej kuli (6), następnie uruchamia się ruch obrotowy walca (1) i walca (2) w tym samym kierunku i z taką samą prędkością (n1), po czym wprawia się półfabrykat (4) w przeciwbieżny ruch obrotowy z prędkością (n2) i zagłębia się w półfabrykat (4) występy (7, 8) pierścieniowe oraz kształtuje się na obwodzie półfabrykatu (4) pierścieniowy rowek. W wyniku oddziaływania występów (12, 13) śrubowych o wklęsłych powierzchniach (14a, 14b, 15a, 15b) bocznych, znajdujących się w strefie kształtowania walca (1) i walca (2) przemieszcza się półfabrykat (4) ruchem śrubowym wzdłuż osi walca (1) oraz walca (2) i jednocześnie redukuje się średnicę pierścieniowego rowka o sferycznych powierzchniach bocznych, ukształtowanego przez występy (7, 8) pierścieniowe.
