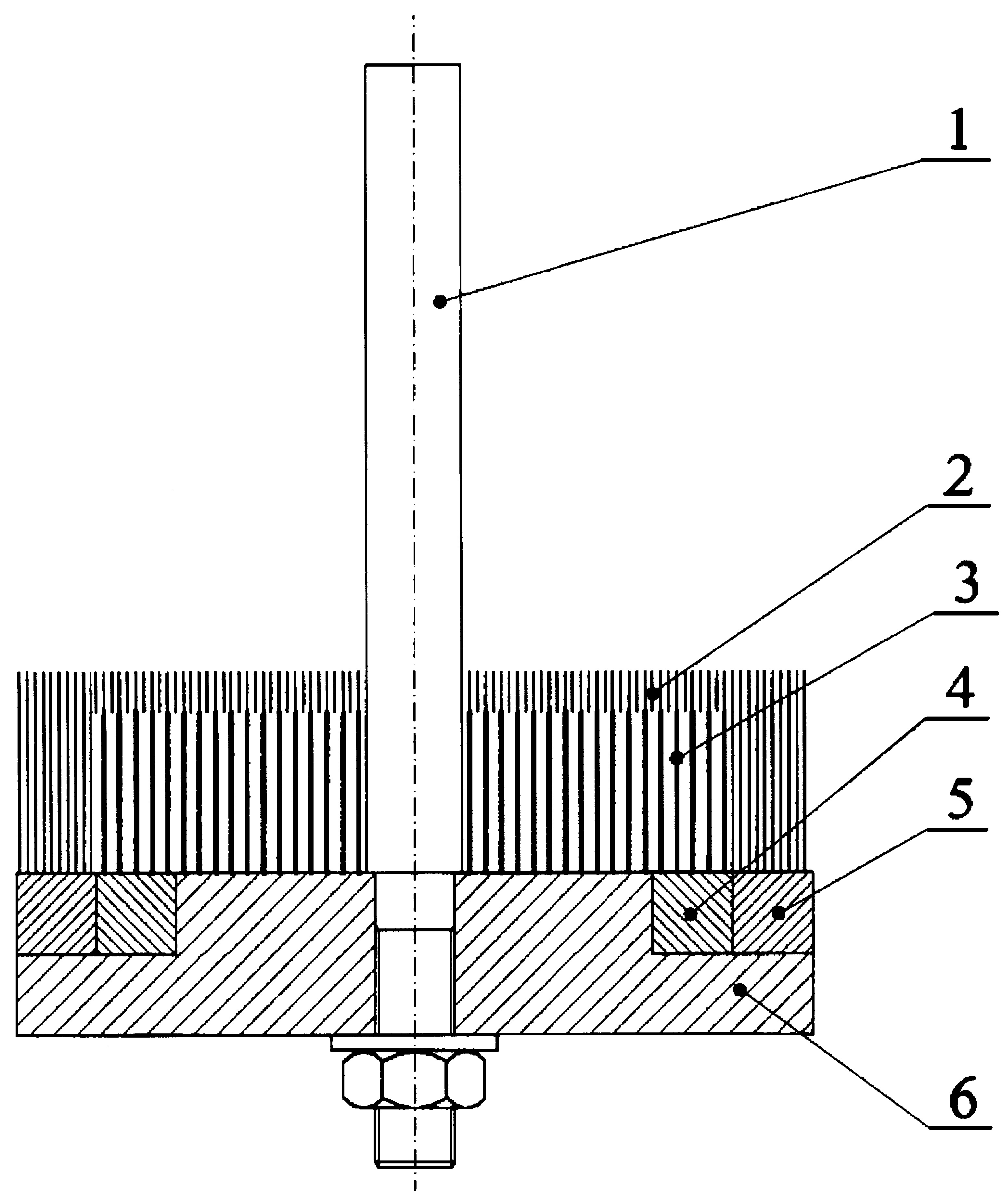

Wzorem użytkowym jest szczotka do usuwania zadziorów z krawędzi wewnętrznych. Szczotka zbudowana jest z trzpienia (1), służącego do zamocowania we wrzecionie maszyny technologicznej, osadzonego na trzpieniu korpusu (6), w kształcie stopniowanej tarczy, oraz części roboczej w postaci włókien rozmieszczonych na powierzchni czołowej, przymocowanych do korpusu (6) od strony trzpienia (1), pierścieni wewnętrznego (4) i zewnętrznego (5). Do powierzchni czołowej pierścienia wewnętrznego (4) zamocowane są włókna usuwające (3), a do powierzchni czołowej pierścienia zewnętrznego (5) zamocowane są włókna wygładzające (2). Włókna wygładzające mają mniejszą średnicę oraz większą długość niż włókna usuwające, a gęstość rozmieszczenia włókien wygładzających jest większa od gęstości rozmieszczenia włókien usuwających.
Additional information
Application date
2015-03-03
WUP publication date
2017-12-29
Exclusive right number
Ru.069617
Zaleski, K., & Matuszak, J. (2015). Szczotka do usuwania zadziorów z krawędzi wewnętrznych. https://hdl.handle.net/20.500.14629/18109
