Układ i sposób ciągłej korekty składowej stałej napięcia przemiennego dla przetworników napięcie-częstotliwość

Abstract

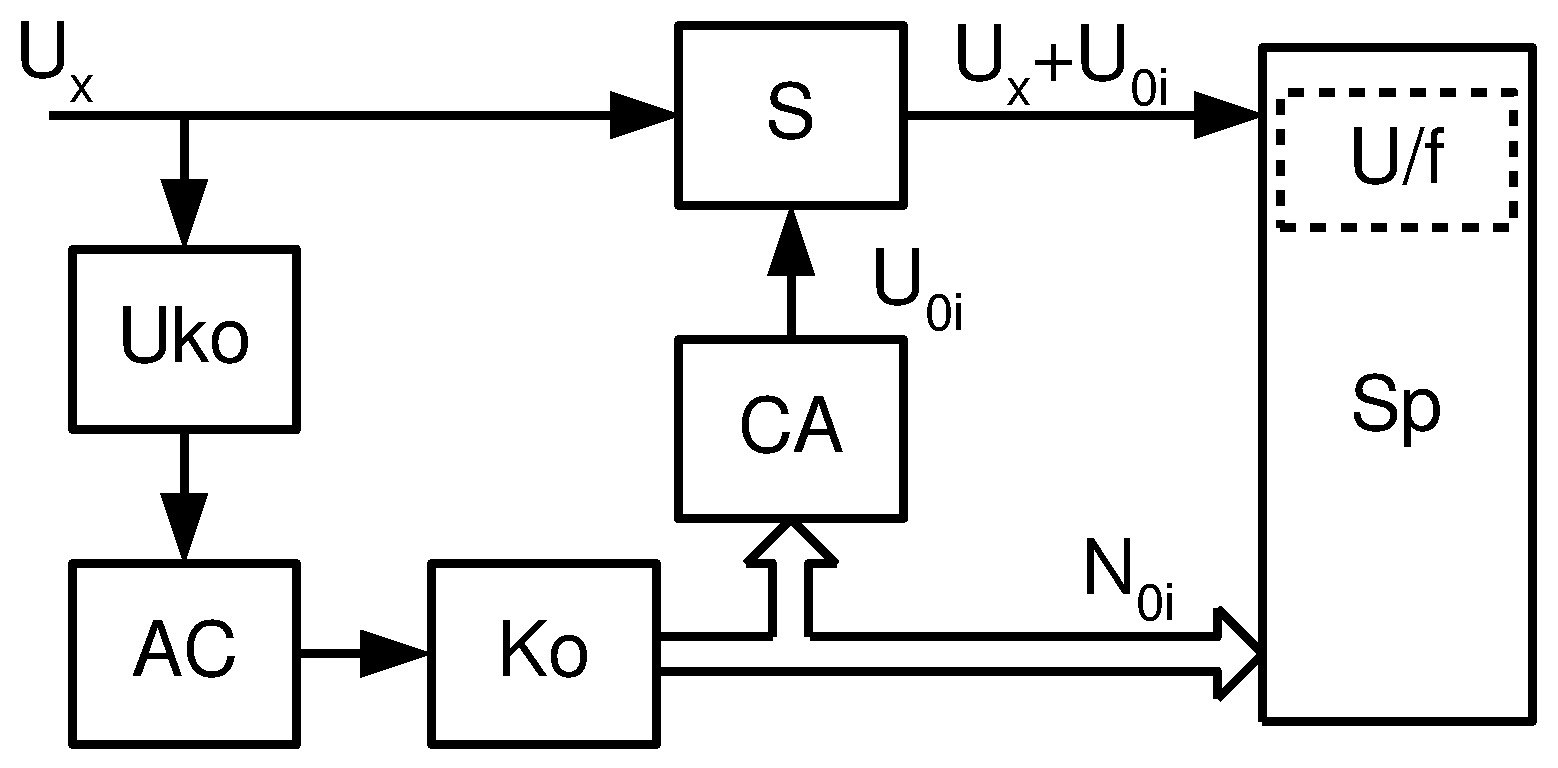

Celem zgłoszenia jest ciągła korekta składowej stałej napięcia przemiennego, przetwarzanego w systemach pomiarowych zawierających przetwornik napięcie - częstotliwość, zbudowanych w sposób utrudniający lub uniemożliwiający ingerencję w wewnętrzną strukturę tego systemu. Układ ciągłej korekty składowej stałej napięcia zmiennego (Ux) dla przetworników napięcie - częstotliwość zbudowany jest w ten sposób, że źródło napięcia mierzonego (Ux) podłączone jest równolegle do układu sumującego (S) i układu kondycjonowania napięcia (Uko), który dołączony jest do układu przetwarzania analogowo-cyfrowego (AC), zaś jego wyjście dołączone jest do układu konfigurującego (Ko). Układ konfigurujący (Ko) połączony jest równolegle z układem przetwarzania cyfrowo-analogowego (CA) i systemem pomiarowym (Sp) zawierającym układ przetwornika napięcie - częstotliwość (U/f). Wyjście układu przetwarzania cyfrowo-analogowego (CA) dołączone jest do drugiego wejścia układu sumującego (S). Wyjście układu sumującego (S) dołączone jest do wejścia przetwornika napięcie - częstotliwość (U/f) będącego elementem systemu pomiarowego (Sp). Sposób ciągłej korekty składowej stałej zmiennego napięcia mierzonego (Ux) dla przetworników napięcie - częstotliwość polega na tym, że wejściowe napięcie zmienne (Ux) przekazuje się do układu kondycjonowania napięcia (Uko), w którym dostosowuje się skalę zmienności napięcia mierzonego (Ux) do skali przetwarzania układu przetwarzania analogowo-cyfrowego (AC) i proporcjonalnie dostosowaną do napięcia mierzonego (Ux) wartość przekazuje się do układu przetwarzania analogowo-cyfrowego (AC), z którego wartość liczbową reprezentującą wejściowe napięcie przetwornika dostarcza się do układu konfigurującego (Ko). Za pomocą układu konfigurującego (Ko) na podstawie otrzymanej wartości liczbowej generuje się wartość liczbową (Noi) reprezentowaną przez kombinację stanów logicznych, którą przesyła się do układu przetwarzania cyfrowo-analogowego (CA), w którym wytwarza się wymagane napięcie korygujące (Uoi). Wartość liczbową (Noi) reprezentowaną przez kombinację stanów logicznych przekazuje się równolegle do systemu pomiarowego (Sp), w którym uwzględniając parametry układu kondycjonowania napięcia (Uko), układu przetwarzania analogowo-cyfrowego (AC), układu przetwarzania cyfrowo-analogowego (CA), przetwornika napięcie - częstotliwość (U/f) oraz algorytm wytwarzania w układzie konfigurującym (Ko) wartości liczbowej (Noi) reprezentowanej przez kombinację stanów logicznych, po synchronizacji, z danymi uzyskiwanymi z przetwornika napięcie - częstotliwość (U/f) rekonstruuje się wejściowy przebieg napięcia mierzonego (Ux).
