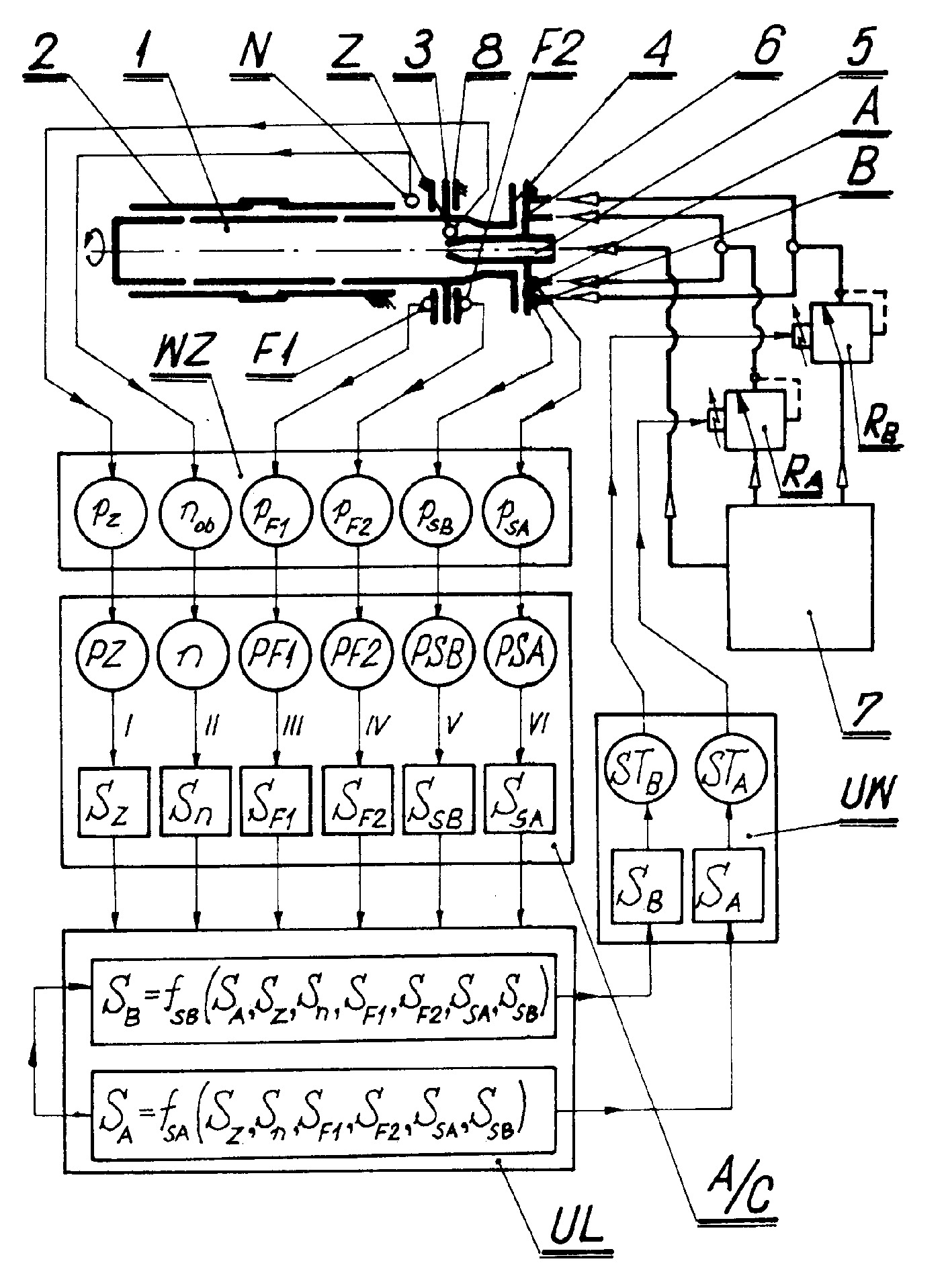

Sposób sterowania parametrami gazu uszczelniającego polega na tym, że sygnały (nob) prędkości obrotowej, sygnały (pF1, pF2) ciśnień w szczelinach gazowych łożysk wzdłużnych, sygnały (pz) ciśnienia zasilania wewnątrz wału i sygnały (psA, psB) ciśnień w strefach obwodowych kurtynek blokujących przekazuje się do bloku (WZ) wzmacniającego, a następnie do bloku (A/C) analogowo-cyfrowego, gdzie przekształca się je na sygnały cyfrowe, które przekazuje się do bloku (UL) logicznego, gdzie wyznacza się wartości wcześniej zakodowanych funkcji fSA(SzSn, SF1,SF2,SSA,SSB) i fSB, (SA,SZ,sn,SF1,SF2, SSA,SSB) sterowania, będących sygnałami(SA, SB) sterującymi, które przekazuje się do bloku (UW) wykonawczego, gdzie zamienia się je w wielkości (STA, STB, sterujące działaniem elektrozaworów (RA, RB) sterującymi wielkościami ciśnień i strumieniami gazu blokującego, doprowadzanych do stref obwodowych kurtynek blokujących. Układ składa się z podukładów (I,II,III,IV,V,VI) w bloku (A/C) przekształcających kolejne, poszczególne sygnały (n,PF1,PF2,PZ,PSA,PSB) wygenerowane w czujnikach pomiarowych (N,F1,F2,Z,A,B) i wzmocnione w bloku (WZ) wzmacniającym w sygnały (Sn,SF1,SF2,SZ,SSA,SSB) cyfrowe.
