Automatyczny dozownik tabletek z blistrów

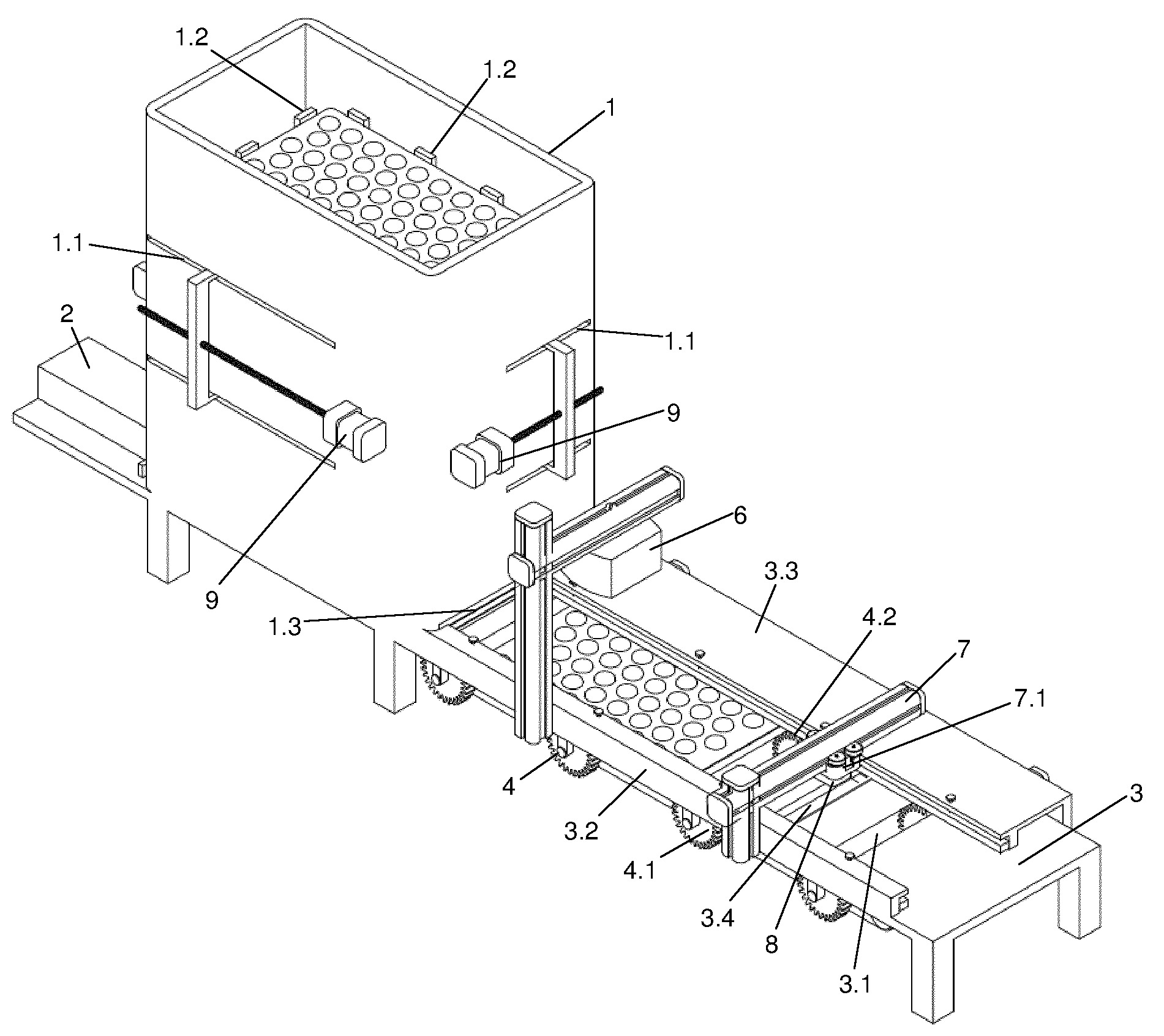

Przedmiotem wzoru użytkowego jest automatyczny dozownik tabletek z blistrów oraz sposób i produkt komputerowy do dozowania tabletek. Istotą automatycznego dozownika tabletek z blistrów posiadającego pojemnik i wspornik blistrów, napędzane koła przesuwające blistry oraz siłownik tłokowy do wypychania tabletek z blistrów jest to, że składa się z prostopadłościennego pojemnika (1) blistrów, w którego ścianach bocznych znajdują się prowadnice (1.1) dla ograniczników (1.2) krawędzi blistrów ustawianych równolegle do ścian bocznych pojemnika (1) blistrów za pomocą mechanizmu ustawiającego. W dolnej części przedniej ściany bocznej znajduje się otwór. Przy tylnej ścianie bocznej umieszczony jest siłownik (2) do wypychania blistrów. Za otworem (1.3) usytuowany jest wspornik (3) blistrów o dwóch krawędziach prostopadłych do przedniej ściany bocznej. We wsporniku (3) blistrów wykonane są otwory (3.1), w każdym z których znajduje się para składająca się z pierwszego i drugiego koła (4.1, 4.2) przesuwającego blistry, które zamocowane są na wałach (4) ułożonych równolegle do przedniej ściany bocznej i które to koła (4.1, 4.2) sprzężone są z silnikiem napędzającym (5). Nad krawędziami wspornika (3) blistrów prostopadłymi do przedniej ściany bocznej i nad pierwszymi i drugimi kołami (4.1, 4.2) przesuwającymi blistry zamocowana jest odpowiednio pierwsza i druga listwa ślizgowa (3.2, 3.3). Drugie koła (4.2) przesuwające blistry zamocowane są przesuwnie na wałach (4), a druga listwa ślizgowa (3.3) zamocowana jest przesuwnie wzdłuż wałów (4) i elementy te sprzężone są z mechanizmem przesuwającym. Nad wspornikiem (3) blistrów, w sąsiedztwie pojemnika (1) blistrów, znajdują się kolejno skaner (6) oraz ułożona równolegle do przedniej ściany bocznej prowadnica liniowa (7) z wózkiem (7.1) napędzanym silnikiem krokowym, do którego to wózka (7.1) zamocowany jest siłownik tłokowy (8) o kierunku przesuwu tłoka prostopadłym do powierzchni wspornika (3) blistrów. We wsporniku (3) blistrów, pod prowadnicą liniową (7), znajduje się otwór wypychanych tabletek (3.4). Siłownik (2) do wypychania blistrów, silnik napędzający (5), skaner (6), silnik krokowy i siłownik tłokowy (8) połączone są z modułem sterującym.
