Zasilacz reaktora plazmowego

Alternative title
Plasma reactor feeding unit
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2000
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.339397
Abstract PL

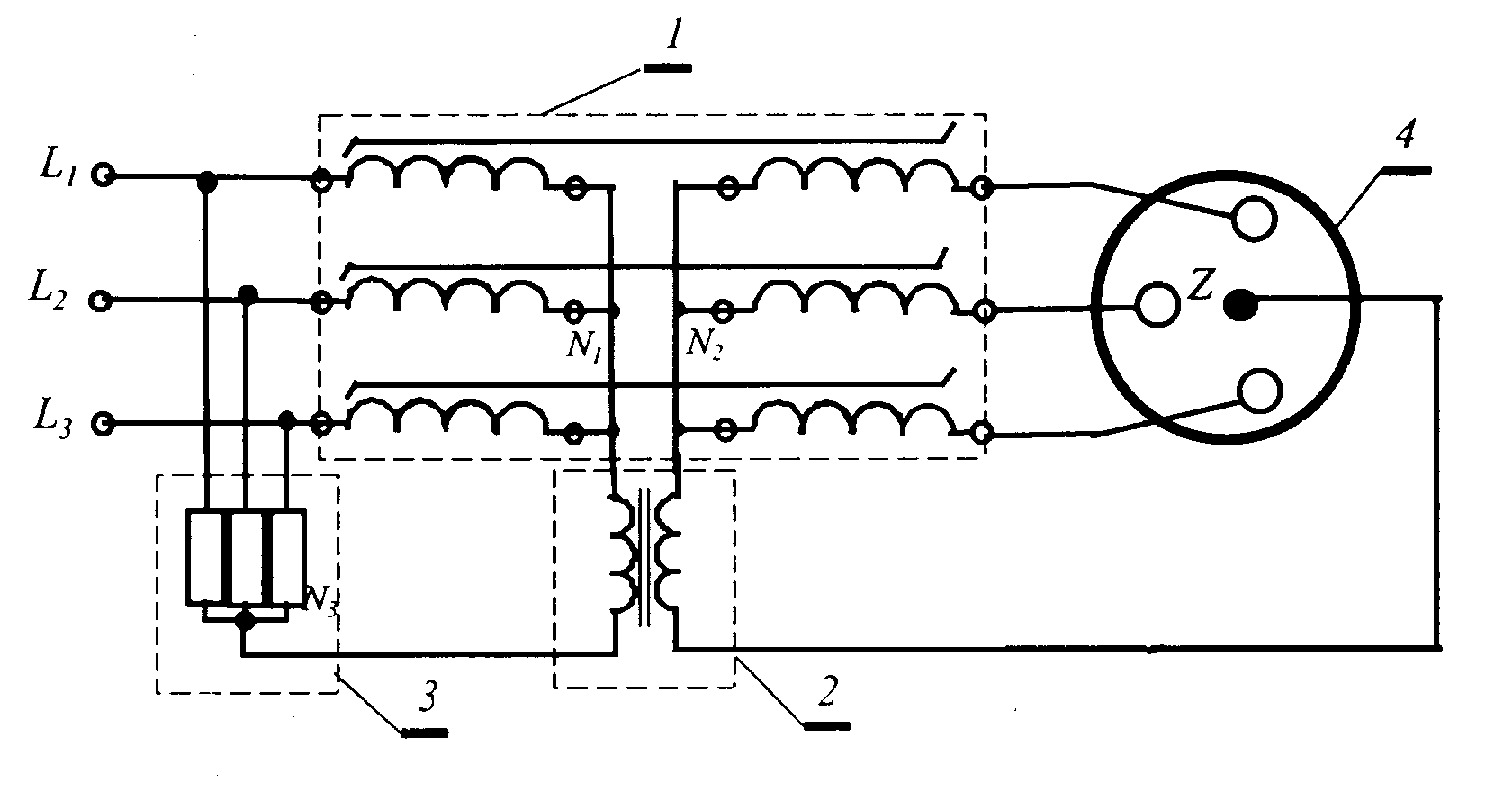

Zasilacz reaktora plazmowego ze ślizgającym się wyładowaniem łukowym do prowadzenia reakcji chemicznych, zwłaszcza do utylizacji toksycznych gazów, składa się z czterech transformatorów jednofazowych, z których trzy (1) jednakowe o rdzeniach nasyconych mają uzwojenia pierwotne połączone w gwiazdę i przyłączone do symetrycznej sieci trójfazowej (L1, L2, L3), a uzwojenia wtórne połączone w gwiazdę i przyłączone do elektrod plazmotronu (4), przy czym uzwojenie pierwotne czwartego transformatora (2) przyłączone jest do punktu neutralnego (N1) gwiazdy uzwojeń pierwotnych trzech transformatorów (1) i punktu neutralnego (N3) gwiazdy trzech jednakowych impedancji (3) przyłączonych do zacisków uzwojeń pierwotnych transformatorów (1), a jego uzwojenie wtórne przyłączone jest do punktu neutralnego (N2) gwiazdy uzwojeń wtórnych trzech transformatorów i do elektrody zapłonowej (7) reaktora plazmowego (4).
Date of filing with the Polish Patent Office or with the competent office abroad
2000-03-31
Date of publication in ‘WUP’ or equivalent foreign bulletin
2007-02-28
Exclusive right number
Pat.193498
Statistics
4Views
11Downloads
Stryczewska, H. D., & Janowski, T. (2000). Zasilacz reaktora plazmowego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17043
