Sposób i narzędzia do wytwarzania osiowosymetrycznych odkuwek drążonych

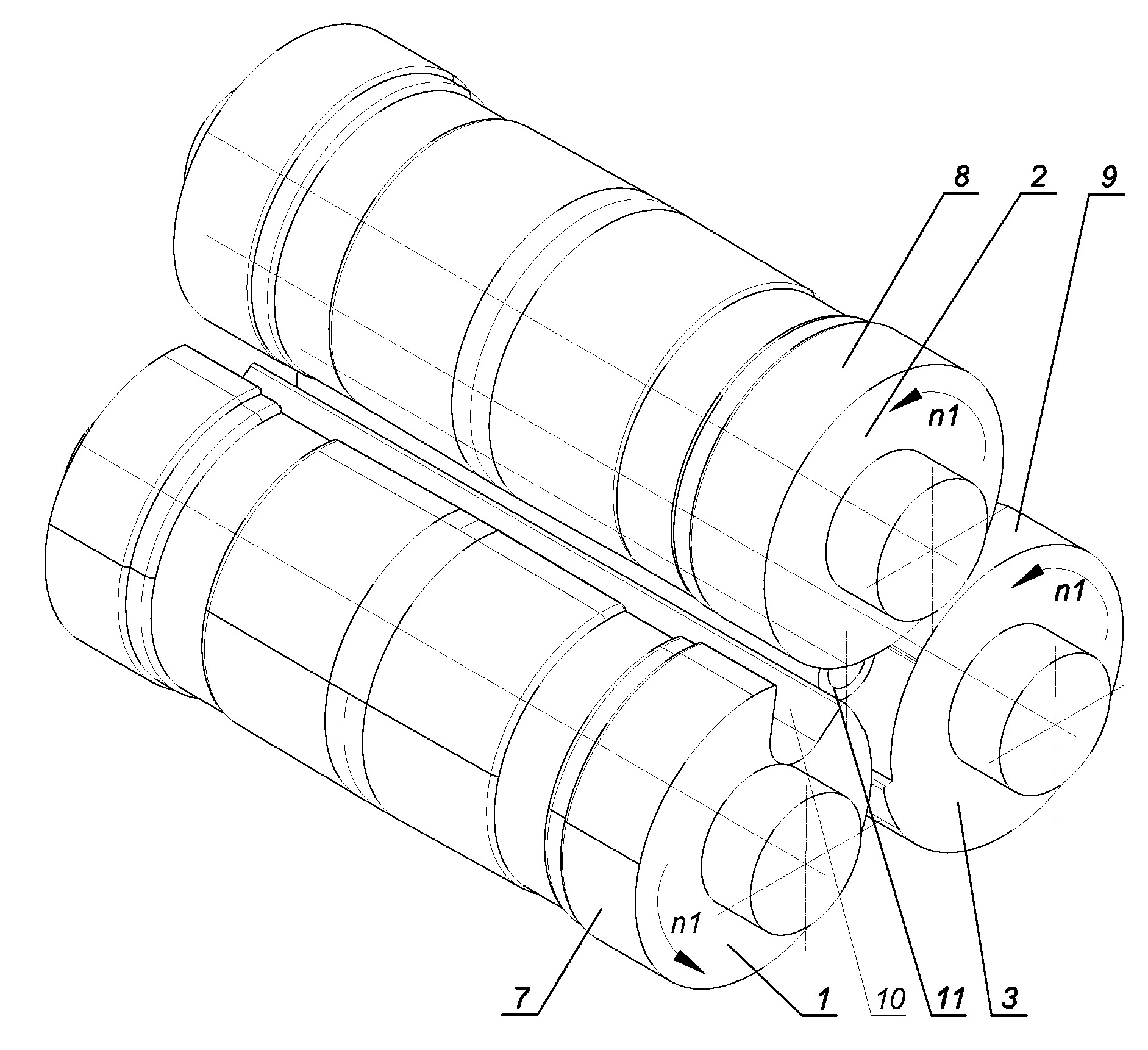

dc.abstract.plSposób wytwarzania osiowosymetrycznych odkuwek drążonych, polega na tym, że półfabrykat (11) w kształcie odcinka rury o średnicy zewnętrznej równej największej średnicy stopni drążonej odkuwki osi i długości początkowej, mniejszej od długości drążonej odkuwki osi nagrzewa się do temperatury w zakresie od 1000°C do 1280°C, następnie nagrzany półfabrykat (11) podaje się do przestrzeni roboczej, utworzonej przez górny walec kształtowy (2), dolny lewy walec kształtowy (1) oraz dolny prawy walec kształtowy (3) i umieszcza się nagrzany półfabrykat (11) w strefie załadowczej, centralnie między górnym walcem kształtowym (2), dolnym lewym walcem kształtowym (1) oraz dolnym prawym walcem kształtowym (3), przy czym górny walec kształtowy (1), dolny lewy walec kształtowy (2) i dolny prawy walec kształtowy (3) rozmieszczone są symetrycznie dookoła półfabrykatu (11) co 120°, następnie wprawia się górny walec kształtowy (1), dolny lewy walec kształtowy (2) i dolny prawy walec kształtowy (3) w ruch obrotowy w tym samym kierunku i z takimi samymi prędkościami (n1) i wywiera się nacisk na półfabrykat (11) jednakowymi występami (7, 8 i 9), znajdującymi się w strefie kształtowania górnego walca kształtowego (1), dolnego lewego walca kształtowego (2) oraz dolnego prawego walca kształtowego (3) i wprawia się półfabrykat (11) w ruch obrotowy w kierunku przeciwnym do kierunku ruchu obrotowego górnego walca kształtowego (1), dolnego lewego walca kształtowego (2) oraz dolnego prawego walca kształtowego (3) i stopniowo zgniata się materiał półfabrykatu (11) jednakowymi występami (7, 8 i 9) górnego walca kształtowego (1), dolnego lewego walca kształtowego (2) oraz dolnego prawego walca kształtowego (3) i redukuje się średnicę zewnętrzną półfabrykatu (11) i kształtuje się kolejne stopnie drążonej odkuwki, po czym kalibruje się w strefie kalibrowania ukształtowane stopnie drążonej odkuwki.
dc.affiliationPOLITECHNIKA LUBELSKA
dc.contributor.authorTomczak, Janusz
dc.contributor.authorPater, Zbigniew
dc.contributor.authorBulzak, Tomasz
dc.contributor.authorKusiak, Tomasz
dc.date.accessioned2024-12-19T13:10:47Z
dc.date.application2020-07-02
dc.date.available2024-12-19T13:10:47Z
dc.date.issued2020
dc.date.publicationbup2022-01-03
dc.date.publicationwup2024-03-11
dc.description.classification
dc.description.classification
dc.identifier.bupBUP 01/2022
dc.identifier.patentPat.244842
dc.identifier.publicationP.434539
dc.identifier.urihttps://hdl.handle.net/20.500.14629/17497
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.434539
dc.identifier.wupWUP 11/2024
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeInvention
dc.titleSposób i narzędzia do wytwarzania osiowosymetrycznych odkuwek drążonych
dc.title.alternativeMethod and tools for the production of axisymmetric hollow forgings
dc.typePatent
dspace.entity.typePublication
Files

Original bundle

Name:
Size:
366.26 KB
Format:
Joint Photographic Experts Group/JPEG File Interchange Format (JFIF)
Licence:
Download
Publication available in collections:
Inventions
