Uchwyt ustalająco-mocujący, zwłaszcza połączenia klejowe nakładkowe

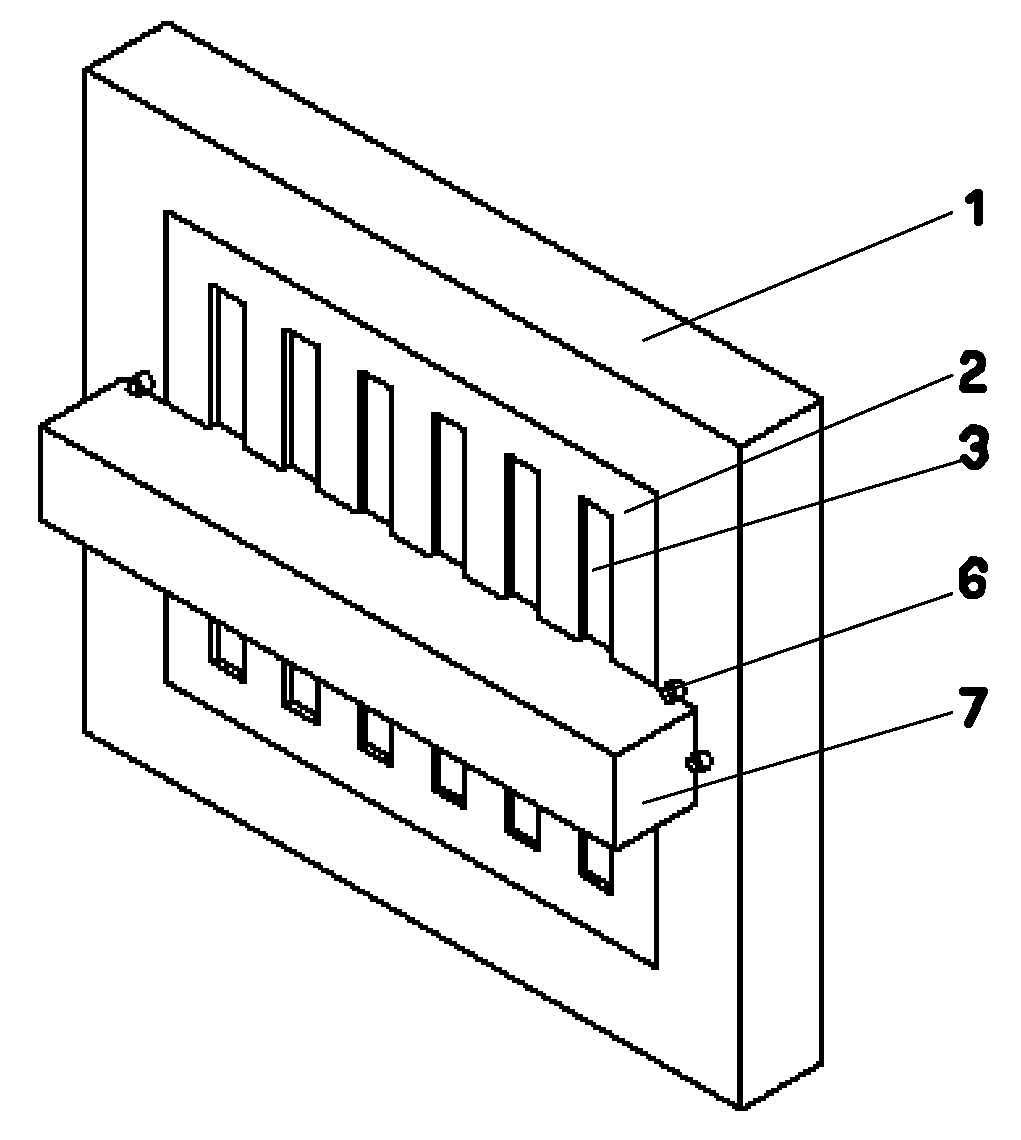

dc.abstract.plUchwyt ustalająco-mocujący, zwłaszcza połączenia klejowe nakładkowe składa się z podstawy (1) w kształcie prostopadłościennej płyty, w której znajduje się prostokątne wybranie. W wybraniu podstawy znajduje się forma (2), w której znajduje się co najmniej sześć równomiernie rozmieszczonych, jednakowych prostokątnych wybrań (3). Szerokość wybrań (3) odpowiada szerokości klejonych elementów, a długość odpowiada długości dwóch klejonych elementów, przy czym głębokość wybrań (3) jest większa od grubości klejonych elementów. W środkowej części wybrań (3) znajdują się prostopadłościenne wgłębienia o wymiarach odpowiadających wymiarom nakładki, natomiast po obu stronach wgłębień w ich środkowej części znajdują się jednakowe rowki teowe. Do górnej powierzchni podstawy (1) po obu stronach formy (2) na wysokości wgłębień zamocowane są symetrycznie kołki ustalające (6), po trzy na stronę. Na podstawie (1) z formą (2) umieszczony jest pomiędzy kołkami ustalającymi (6) prostopadłościenny blok obciążający (7), do którego dolnej powierzchni zamocowane są rozłącznie za pomocą śrub jednakowe prostopadłościenne elementy dociskowe, których szerokość odpowiada szerokości wybrań (3).
dc.affiliationPOLITECHNIKA LUBELSKA
dc.contributor.authorRudawska, Anna
dc.contributor.authorMiturska-Barańska, Izabela
dc.contributor.authorWaleszkiewicz, Patrycja
dc.contributor.authorOgrodniczek, Jacek
dc.date.accessioned2025-05-13T23:03:23Z
dc.date.application2022-07-05
dc.date.available2025-05-13T23:03:23Z
dc.date.issued2022
dc.date.publicationbup2023-01-30
dc.date.publicationwup2025-05-12
dc.description.classification
dc.description.classification
dc.identifier.bupBUP 05/2023
dc.identifier.patentPat.247084
dc.identifier.publicationP.441639
dc.identifier.urihttps://hdl.handle.net/20.500.14629/18549
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.441639
dc.identifier.wupWUP 19/2025
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeInvention
dc.titleUchwyt ustalająco-mocujący, zwłaszcza połączenia klejowe nakładkowe
dc.title.alternativeRetaining and fixing holder, especially overlay adhesive joints
dc.typePatent
