Narzędzie do walcowania skośnego wyrobów typu kule

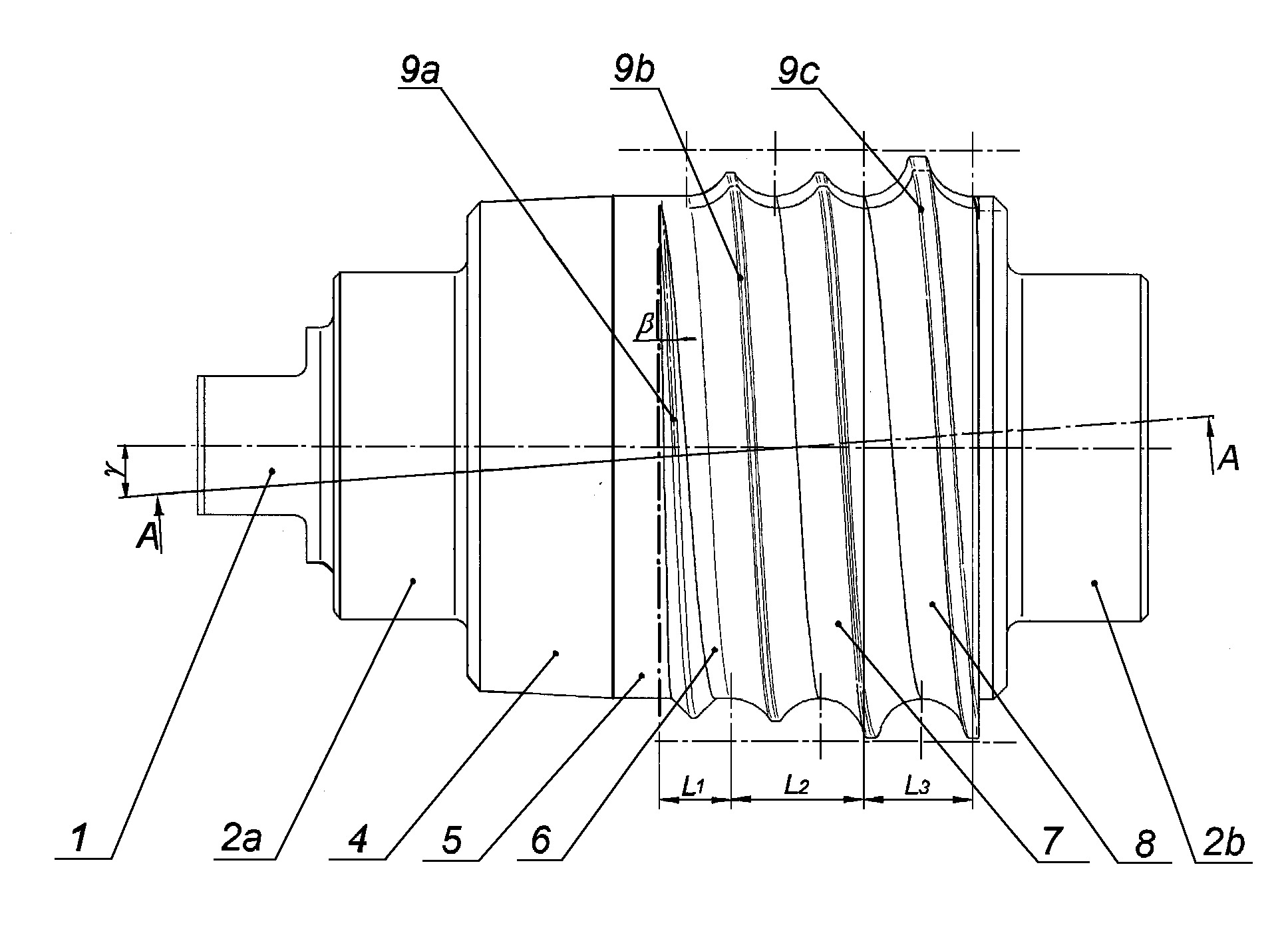

dc.abstract.plNarzędzie do walcowania skośnego wyrobów typu kule, składające się ze stopniowego walca, w skład którego wchodzi czop napędowy, czopy łożyskowe oraz walec roboczy, charakteryzuje się tym, że walec roboczy, od strony czopa napędowego, składa się ze strefy (4) wejściowej, która posiada stożkowy kształt, redukujący średnicę półfabrykatu, następnie za strefą (4) wejściową, na walcu roboczym, znajduje się walcowa strefa (5) kalibrująca i podająca półfabrykat, zaś za strefą (5) kalibrującą i podającą znajduje się strefa (6) wcinania o długości (L1), w której wykonane są śrubowe występy (9a) w kształcie klina o kącie rozwarcia (β) i określonym kącie pochylenia powierzchni bocznych, stopniowo zwiększających swoją wysokość i szerokość, zaś za strefą (6) wcinania znajduje się strefa (7) kształtowania o długości (L2), w której wykonane są śrubowe występy (9b), tworzące wykrój o kształcie walcowanych kul o promieniu równym kształtowanej kuli, a strefą (7) kształtowania znajduje się strefa (8) kalibrowania i rozcinania o długości (L3), w której śrubowe występy (9c), tworzące wykrój, zwiększają swoją wysokość i szerokość, rozdzielając walcowane kule, i kalibrują ich kształt, przy czym kąt (γ) wzniosu i skok linii śrubowej kształtowych występów (9a, 9b, 9c) w poszczególnych strefach jest stały. W strefie (6) wcinania, na powierzchniach bocznych śrubowych występów (9a) w kształcie klina, wykonane są nacięcia, które zwiększają stabilność procesu walcowania.
dc.affiliationPOLITECHNIKA LUBELSKA
dc.contributor.authorPater, Zbigniew
dc.contributor.authorTomczak, Janusz
dc.date.accessioned2024-12-19T13:08:22Z
dc.date.application2011-05-11
dc.date.available2024-12-19T13:08:22Z
dc.date.issued2011
dc.date.publicationbup2012-11-19
dc.date.publicationwup2015-06-30
dc.description.classification
dc.description.classification
dc.identifier.bupBUP 24/2012
dc.identifier.patentPat.219678
dc.identifier.publicationP.394835
dc.identifier.urihttps://hdl.handle.net/20.500.14629/17313
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.394835
dc.identifier.wupWUP 06/2015
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeInvention
dc.titleNarzędzie do walcowania skośnego wyrobów typu kule
dc.title.alternativeTool for oblique rolling of ball type products
dc.typePatent
dspace.entity.typePublication
