Mechanizm synchronicznego obrotu tablic reklamowych w dwóch osiach

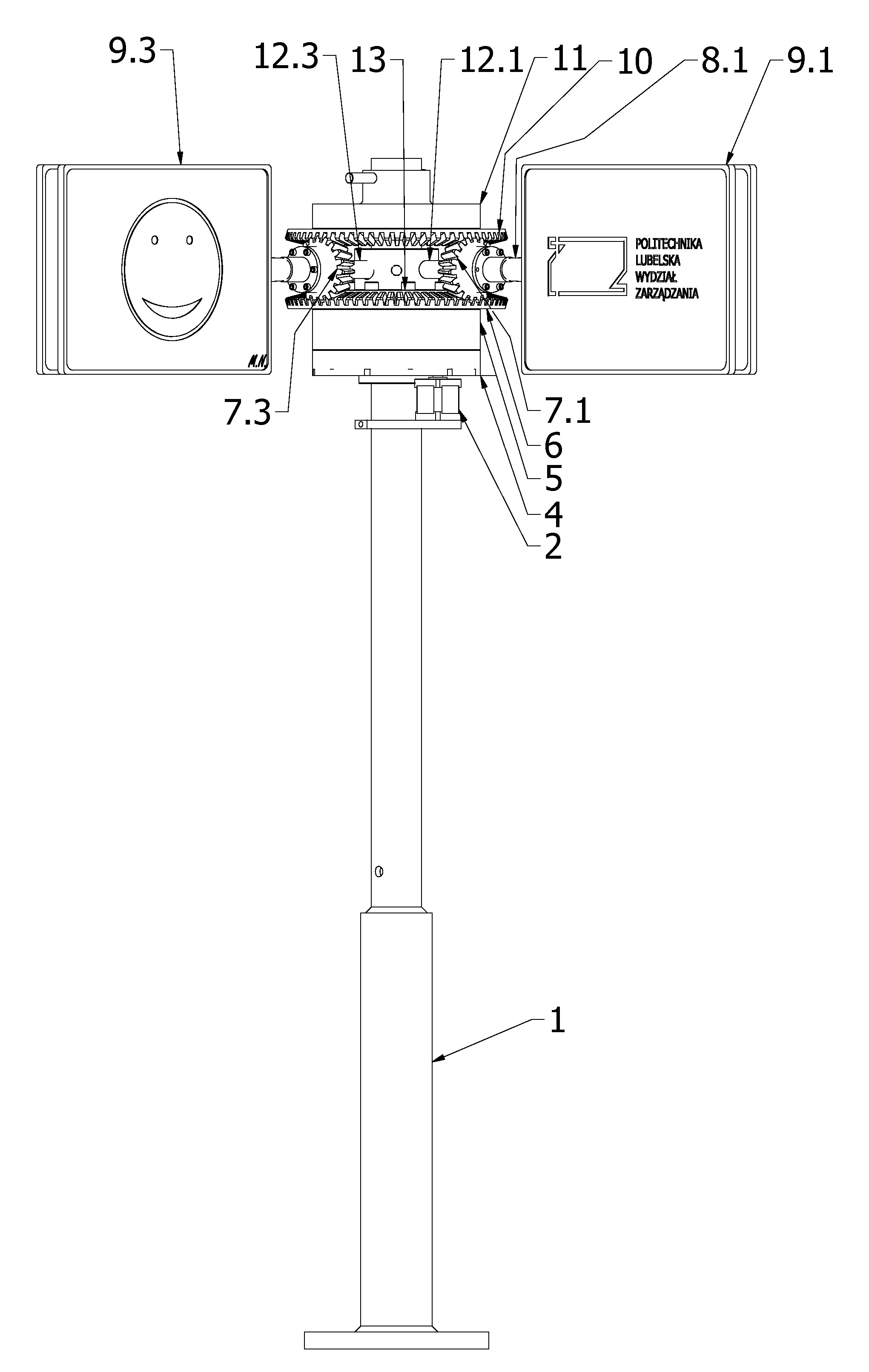

dc.abstract.plPrzedmiotem zgłoszenia mechanizm synchronicznego obrotu tablic reklamowych w dwóch osiach, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1) zamocowane jest pierwsze koło zębate (3) zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1). Wewnętrzne koło zębate (4) połączone jest swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1), której górna podstawa połączona jest z dolną podstawą pierwszego stożkowego koła zębatego (6), w osi którego znajduje się słup (1). Z pierwszym stożkowym kołem zębatym (6) zazębione jest drugie stożkowe koło zębate (7.1, 7.3) o osi obrotu ułożonej prostopadle do osi obrotu pierwszego stożkowego koła zębatego (6). Do zewnętrznej podstawy stożkowego koła zębatego (7.1, 7.3), w jego osi, zamocowany jest pręt (8.1), na którego końcu zamocowana jest tablica reklamowa (9.1, 9.3). Drugie stożkowe koło zębate (7.1, 7.3) zazębione jest od góry z trzecim stożkowym kołem zębatym (10), nad którego górną podstawą znajduje się druga tuleja (11), w osi której znajduje się słup (1), do którego zamocowana jest nieobrotowo i nieprzesuwnie. Każde drugie stożkowe koło zębate (7.1, 7.3) ułożyskowane jest obrotowo na osobnym wale (12.1, 12.3), którego koniec osadzony jest w trzeciej tulei (13), osadzonej nieobrotowo i nieprzesuwnie na słupie (1). Tablica reklamowa (9.1, 9.3) składa się z tablicy środkowej, do której po obydwu stronach przymocowane są obrotowo, w ich centralnej części, tablice informacyjne, do których dolnych części zamocowane są obciążniki. Dodatkowo silnik elektryczny (2) jest silnikiem krokowym połączonym z modułem sterującym oraz silnik elektryczny (2) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu.
