Uchwyt do mocowania belek na wzbudniku elektromechanicznym o regulowanej długości i kącie zaklinowania belki

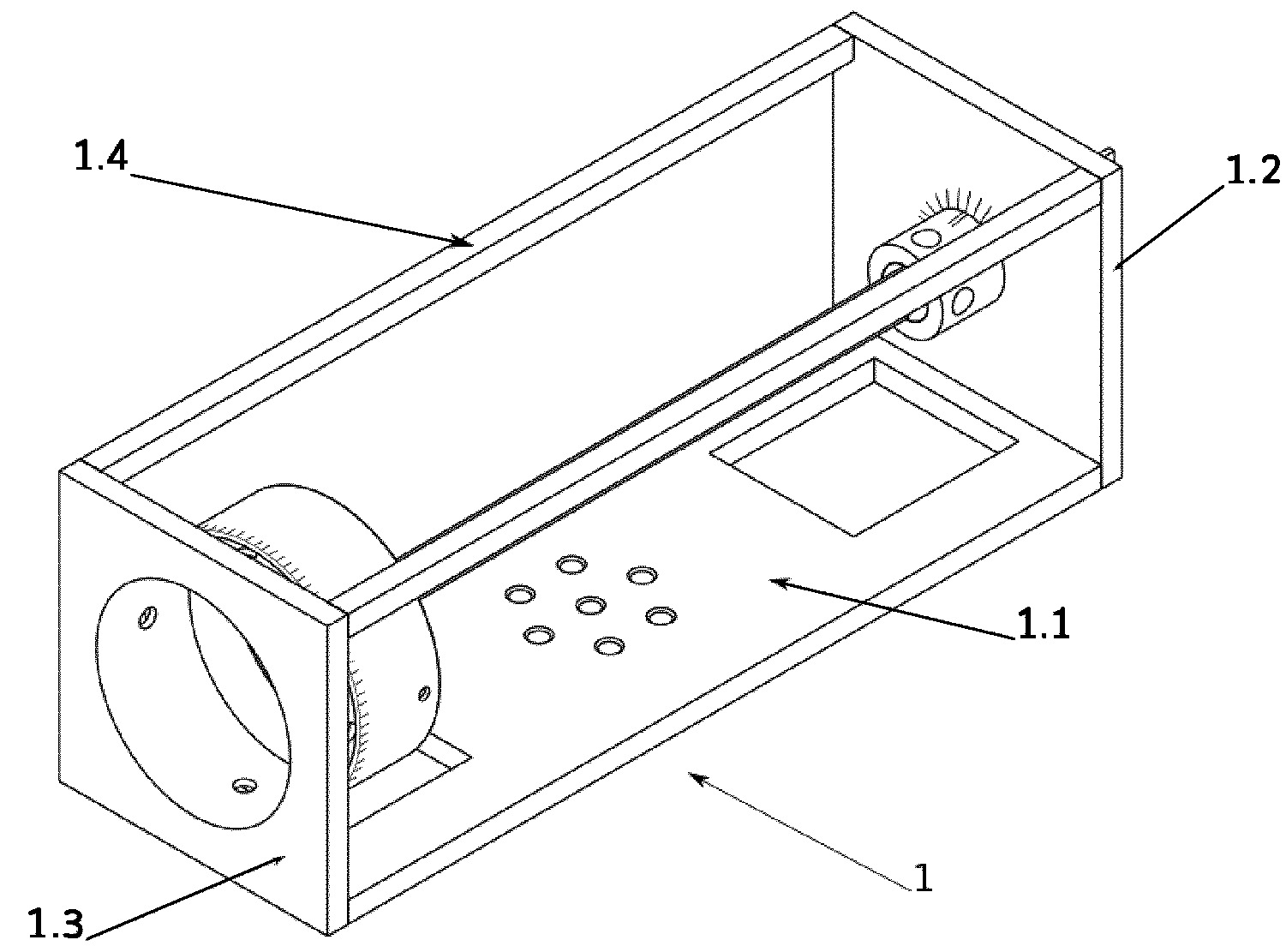

dc.abstract.plPrzedmiotem zgłoszenia jest uchwyt do mocowania belek na wzbudniku elektromechanicznym o regulowanej długości i kącie zaklinowania belki, posiadający korpus i uchwyt. Charakteryzuje się on tym, że składa się z podstawy (1.1) w postaci płyty prostopadłościennej mocowanej do uchwytu wzbudnika, na której przeciwległych końcach zamocowane są dwie prostopadłe do niej płyty (1.2, 1.3). Pomiędzy wolnymi narożami płyt (1.2, 1.3) znajdują się belki łączące (1.4). Pierwsza płyta (1.2) posiada w części centralnej otwór, zaś od strony drugiej płyty (1.3), na około otworu znajduje się kołnierz, w którym zamocowany jest uchwyt próbki w postaci belki. Uchwyt próbki posiada postać dwóch części walca. Druga płyta (1.3) posiada w części centralnej otwór. Od strony pierwszej płyty (1.2), na około otworu znajduje się kołnierz, na którym osadzony jest uchwyt w postaci pierścienia czujników położenia próbki.
dc.affiliationPOLITECHNIKA LUBELSKA
dc.contributor.authorBorowiec, Marek
dc.contributor.authorKłoda, Łukasz
dc.date.accessioned2024-12-19T13:07:40Z
dc.date.application2021-03-22
dc.date.available2024-12-19T13:07:40Z
dc.date.issued2021
dc.date.publicationbup2021-09-13
dc.date.publicationwup2021-11-22
dc.description.classificationG01N 3/04 20060101AFI20210628BHPL
dc.identifier.bupBUP 24/2021
dc.identifier.patentPat.239312
dc.identifier.publicationP.437361
dc.identifier.urihttps://hdl.handle.net/20.500.14629/17260
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.437361
dc.identifier.wupWUP 34/2021
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeInvention
dc.titleUchwyt do mocowania belek na wzbudniku elektromechanicznym o regulowanej długości i kącie zaklinowania belki
dc.title.alternativeHolder for mounting beams on an electromechanical exciter with adjustable length and beam wedge angle
dc.typePatent
dspace.entity.typePublication
