Uchwyt ustalająco-mocujący połączenie klejowe zakładkowe

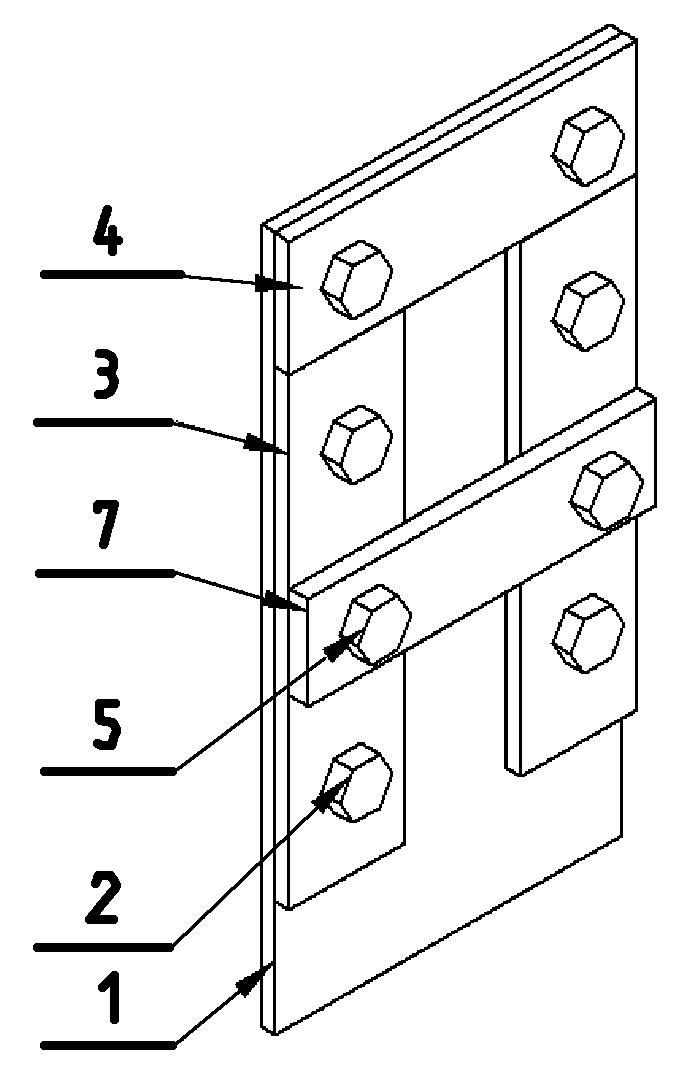

dc.abstract.plPrzedmiotem wzoru użytkowego jest uchwyt ustalająco-mocujący połączenie klejowe zakładkowe, który charakteryzuje się tym, że składa się z prostopadłościennej podstawy (1), do której górnej powierzchni za pomocą śrub (2) zamocowane są naprzeciwlegle dwa jednakowe pionowe, prostopadłościenne boczne elementy ustalające (3) oraz poziomy, prostopadłościenny górny element ustalający (4). Boczne elementy ustalające (3) i górny element ustalający (4) ułożone są na podstawie (1) w kształt odwróconej litery „U”. Natomiast w połowie długości uchwytu do górnej powierzchni bocznych elementów ustalających (3) i do podstawy (1) zamocowany jest za pomocą dwóch śrub (5) z nakrętkami motylkowymi poziomy, prostopadłościenny element mocujący (7).
dc.affiliationPOLITECHNIKA LUBELSKA
dc.affiliationUNIWERSYTET PRZYRODNICZY W LUBLINIE
dc.contributor.authorRudawska, Anna
dc.contributor.authorOgrodniczek, Jacek
dc.date.accessioned2025-02-13T09:01:03Z
dc.date.application2023-10-02
dc.date.available2025-02-13T09:01:03Z
dc.date.issued2023
dc.date.publicationbup2024-03-25
dc.date.publicationwup2025-02-10
dc.description.classificationG01N 3/04
dc.description.classificationG01N 3/24
dc.identifier.bupBUP 13/2024
dc.identifier.patentRu.073780
dc.identifier.publicationW.131689
dc.identifier.urihttps://hdl.handle.net/20.500.14629/18408
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/W.131689
dc.identifier.wupWUP 06/2025
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeUtility model
dc.titleUchwyt ustalająco-mocujący połączenie klejowe zakładkowe
dc.title.alternativeFixing and fastening holder for glued lap joints
dc.typePatent
dspace.entity.typePublication
