Urządzenie do nagniatania profilu o przekroju kwadratowym

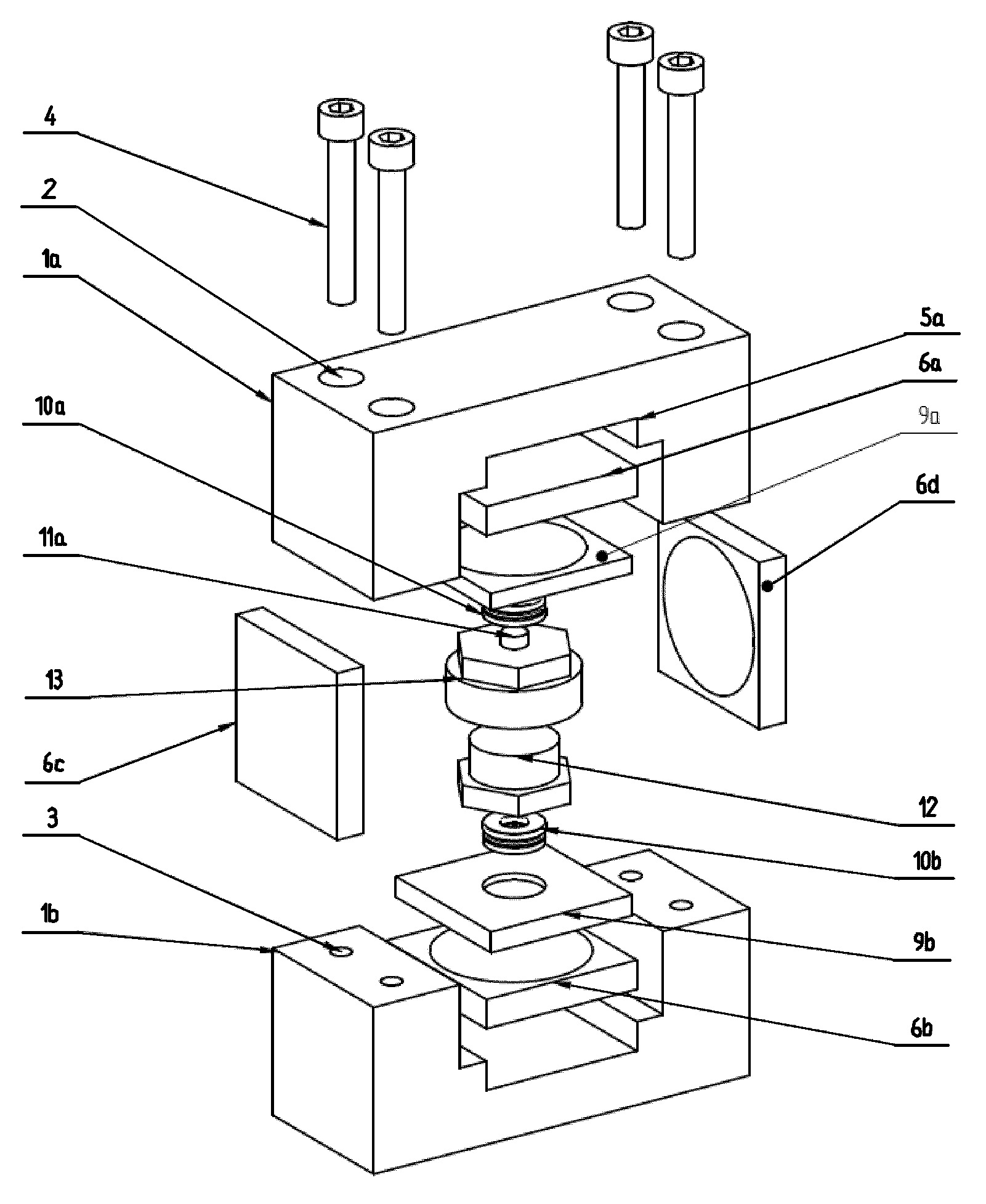

dc.abstract.plUrządzenie do nagniatania profilu o przekroju kwadratowym charakteryzuje się tym, że posiada jednakowe obudowy górną (1a) i dolną (1b) w kształcie litery „U”, śruby (4), matrycę górną (6a), matrycę dolną (6b) i matryce boczne (6c, 6d). Obudowa dolna (1b) jest odwrócona względem obudowy górnej (1a). Obudowa górna (1a) posiada w narożach przelotowe otwory (2), a obudowa dolna (1b) posiada po dwa nieprzelotowe otwory gwintowane (3) na górnych ściankach obudowy dolnej (1b) pokrywające się z przelotowymi otworami (2) obudowy górnej (1a). Obudowa górna (1a) posiada od wewnętrznej strony jednakowe wybrania (5a), a obudowa dolna (1b) posiada od wewnętrznej strony jednakowe wybrania. W dolnej części obudowy dolnej (1b) znajduje się matryca dolna (6b) z wybraniem, zaś na matrycy dolnej (6b) umieszczony jest profil o przekroju kwadratowym. Wewnątrz profilu o przekroju kwadratowym znajduje się rozpierak składający się z kwadratowej płytki dolnej (9b) z okrągłym wybraniem w górnej części, w którym zamocowane jest poprzez wciśnięcie łożysko dolne (10b). W łożysko dolne (10b) zamocowana jest poprzez wciśnięcie za pomocą bolca (11a) śruba (12) z łbem sześciokątnym, na którą nakręcona jest nieprzelotowa nakrętka z łbem sześciokątnym. Na górnej powierzchni nakrętki zamocowany jest na stałe bolec, na którym zamocowane jest poprzez wciśnięcie łożysko górne (10a).
dc.affiliationPOLITECHNIKA LUBELSKA
dc.contributor.authorGajewski, Jakub
dc.contributor.authorRogala, Michał
dc.date.accessioned2024-12-19T13:16:26Z
dc.date.application2021-11-17
dc.date.available2024-12-19T13:16:26Z
dc.date.issued2021
dc.date.publicationbup2023-05-22
dc.date.publicationwup2024-05-20
dc.description.classification
dc.description.classification
dc.identifier.bupBUP 21/2023
dc.identifier.patentPat.245117
dc.identifier.publicationP.439530
dc.identifier.urihttps://hdl.handle.net/20.500.14629/17921
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.439530
dc.identifier.wupWUP 21/2024
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeInvention
dc.titleUrządzenie do nagniatania profilu o przekroju kwadratowym
dc.title.alternativeDevice for burnishing a profile with a square section
dc.typePatent
dspace.entity.typePublication
