Aparat do wprowadzania do rurociągu pod ciśnieniem elementów wykonawczych

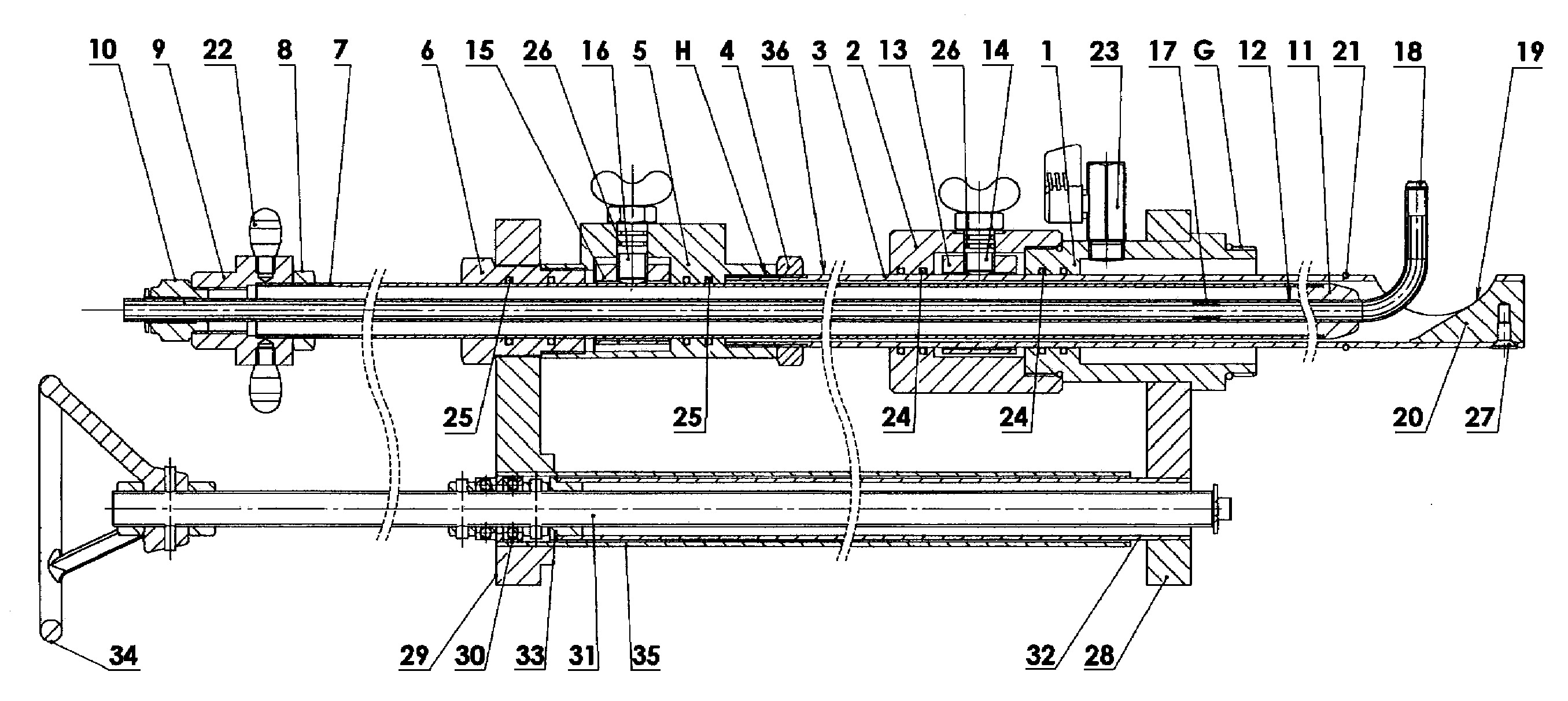

dc.abstract.plAparat inspekcyjny do wprowadzania do rurociągu pod ciśnieniem elementów kontrolno-wykonawczych, wykorzystujący do tego osadzone na rurociągu przyłącze stanowiące zasuwę z opaską na rurę rurociągu, zawierający korpus zestawiony z połączonych ze sobą łącznika (1) i prowadnika (2), w którym jest rura kierująca (3) uszczelniona z każdym z tych elementów posiadająca na jednym końcu nakręconą nakrętką kontrującą (4) i korpus prowadzący (5). W korpusie (5) jest nagwintowany otwór, w który wkręcona jest dławica (6) a w połączonych ze sobą tych elementach jest osadzona suwliwie i uszczelniona rura prowadząca (7) posiadająca na jednym końcu osadzony ustnik (11) a na drugim nasadę prowadzącą (9) ze złączką pneumatyczną (10), przez które przeprowadzony jest elastyczny wąż osłonowy (12) z umieszczonym wewnątrz przewodem (17) połączonym z kamerą (18). W wewnętrznym otworze prowadnika (2) jest pierścień blokujący (13) obejmujący rurę kierująca (3), w ściance którego jest nagwintowany otwór a w nim wkręcona jest śruba blokująca (14), natomiast w wewnętrznym otworze korpusu prowadzącego (5) jest pierścień (15) obejmujący rurę prowadzącą (7), w ściance którego jest nagwintowany otwór a w nim wkręcona jest śruba (16). Rura kierująca (3), od strony którą wsuwa się do rurociągu, posiada łukowe wycięcie (19), poza którym, do ścianki tej rury kierującej (3) zamocowana jest zaślepka kierująca (20). Nasada prowadząca (9) wyposażona jest w rękojeści (22). Na łączniku (1) nasadzona jest sztywno obejma stała (28) a na dławicy (6) nasadzona jest obrotowo obejma (29) z osadzoną śrubę regulacyjną (31) umożliwiającą przesuwanie rury kierującej (3). W odmiennym wykonaniu aparatu, osadzona jest suwliwie rura kierująca z nakręconym korpusem zasilająco - ssącym stykającym się z nakrętką kontrującą (4). Korpus posiada otwór przyłączeniowym i z drugiej strony nypel z nagwintowanym króćcem, natomiast na drugi koniec tej rury nasadzona jest końcówka z osadzoną w niej dyszą. W pobliżu końcówki w ściance rury kierującej jest boczny otwór. W nyplu i końcówce osadzona jest suwliwie rura ciśnieniowa uszczelniona z każdym z tych elementów. W wewnętrznym otworze prowadnika (2) jest pierścień blokujący (13) obejmujący rurę kierującą, w ściance którego jest nagwintowany otwór a w nim wkręcona jest śruba blokująca (14).
dc.affiliationPOLITECHNIKA LUBELSKA
dc.affiliationANASIEWICZ WALDEMAR ANWOD ZAKŁAD PRODUKCJI ARMATURY WODOCIĄGOWEJ
dc.contributor.authorKowalski, Dariusz
dc.contributor.authorKowalska, Beata
dc.contributor.authorAnasiewicz, Kamil
dc.contributor.authorAnasiewicz, Waldemar
dc.date.accessioned2024-12-19T13:16:28Z
dc.date.application2017-03-23
dc.date.available2024-12-19T13:16:28Z
dc.date.issued2017
dc.date.publicationbup2018-09-24
dc.date.publicationwup2020-02-28
dc.description.classification
dc.description.classification
dc.description.classification
dc.description.classification
dc.description.classification
dc.description.classification
dc.description.classification
dc.identifier.bupBUP 20/2018
dc.identifier.patentPat.234326
dc.identifier.publicationP.420960
dc.identifier.urihttps://hdl.handle.net/20.500.14629/17923
dc.identifier.weblinkhttps://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.420960
dc.identifier.wupWUP 02/2020
dc.languagepolski
dc.patent.countryPL
dc.patent.nameUrząd Patentowy Rzeczypospolitej Polskiej
dc.publisherUrząd Patentowy Rzeczypospolitej Polskiej
dc.subtypeInvention
dc.titleAparat do wprowadzania do rurociągu pod ciśnieniem elementów wykonawczych
dc.title.alternativeTesting apparatus designed for inserting monitoring and operating devices into a pressurized pipeline
dc.typePatent
dspace.entity.typePublication
